Caja de Full Auto que dibuja la cadena de producción del tejido facial con la cortadora de papel
Descripción

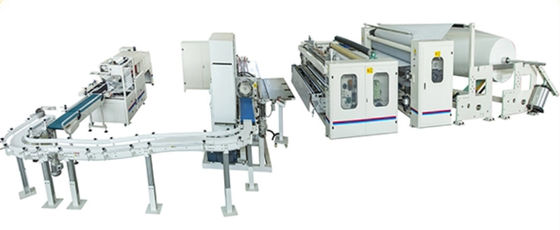

La cadena de producción completa de la máquina del tejido facial del PLC de la marca de Siemens se compone de un sistema máquina lleno-automática del tejido facial del caja-dibujo, una fijada Cortadora del tejido facial, una máquina Lleno-automática del lacre de la cartulina del sistema y transportar la correa.
Recolecta el repujado, el doblar, contando, partido con la cortadora de alta velocidad del papel, lo transporta, caja de aislamiento encajonada y automática automática en un cuerpo. Este equipo adopta PLC, control de frecuencia y lo equipa del tipo sistema de la operación del interfaz del hombre del tacto y del ordenador de la multi-imagen. Adopte la correa que conduce, máquina de la sincronización del velocidad-cambio que conduce para la máquina completa, que hacen la máquina pueden conveniente para la diversa clase del requisito de la materia prima, y mejorar la calidad y la eficacia.
Especificación
máquina del plegamiento del tejido facial
|
Tamaño de los productos finales
|
(17-220) ×210mm (la anchura es ajustable) (otros tamaños pueden ser señalados)
|
|
Tamaño del rollo enorme (milímetros)
|
Anchura máxima 420-2100m m 12~18g/m2×2 (capa) Diámetro ≤1200mm del rollo enorme
|
|
Diámetro interno de la base de rollo enorme
|
76.2m m (otros tamaños pueden ser señalados)
|
|
velocidad de la máquina
|
800-1000draws/min (fijado según cuántas líneas)
|
|
Unidad el repujado
|
Acero al rodillo de goma, de acero al repujado de acero, de acero al rodillo del fieltro, de acero al rodillo de papel.
|
|
Repujado abajo del rodillo
|
Rodillo sentido, rodillo de papel, rodillo de goma, rodillo de acero
|
|
Repujado rodante lateral
|
Acero al ajuste de acero, independiente
|
|
Rajar el sistema
|
Punto-corte neumático del modo
|
|
Sistema del vacío
|
7.5-30KW
|
|
Sistema neumático
|
3Pa aire-compresor, PA mínimo de la presión 5kg/cm2 (el cliente debe prepararse solo)
|
|
Poder de la máquina
|
10-40kw, (380V, 50Hz)
|
|
Tamaño total
|
L×W×H =7× (1.2~2.8) ×1.8m
|
|
Peso de la máquina
|
2~4T
|
|
Artículos elegidos (debe ser ordenado por separado)
|
|
Unidad el repujado
|
acero al rodillo de goma, de acero al rodillo de acero, de acero al rodillo del fieltro, de acero al rodillo de papel;
|
|
Repujado abajo del rodillo
|
Rodillo sentido, rodillo de papel, rodillo de goma, rodillo de acero
|
|
Rajar el sistema
|
Punto-corte neumático, corte completo
|
|
Repujado rodante lateral
|
Acero al ajuste de acero, independiente
|
el registro del tejido facial vio la cortadora
|
Modelo
|
CS-DH150A
|
|
Cortar la dimensión L×W×H
|
L=90-250, W=60-150, H=60-150
|
|
Longitud de carrete máxima de alimentación
|
1800m m
|
|
Sistema de conducción
|
Correa de alimentación de la impulsión del motor servo
|
|
Cortar el sistema
|
Movimiento giratorio del cuchillo circular y tejido continuo adelante
movimiento
|
|
Velocidad de diseño
|
150 cortes/minuto, dos pilas por corte
|
|
Velocidad de la producción
|
0-120 cortes/minuto, dos pilas por el corte (longitud = 100m m)
|
|
Pulido
|
El pulido neumático, parámetro se puede fijar en el panel de control
|
|
Pulido de la alimentación
|
Pulido de alimentación automático para el cuchillo circular
|
|
Ajuste de altura del brazo de la tenencia del cuchillo
|
Manualmente
|
|
El polvo quita el sistema
|
Ventilador de la succión para el polvo y oír el retiro del pulido de dos lados
rueda
|
|
Sistema de enfriamiento
|
aire comprimido constante que sopla para refrescarse
|
|
Ajuste de la longitud de corte
|
En el panel de control, tolerancia ±1mm
|
|
Cortar tolerancia vertical
|
tolerancia vertical de ±1mm
|
|
Poder
|
12.5W
|
|
Mini requisito de la presión de aire
|
6Mpa
|
|
Consumo del gas
|
500L/shift
|
|
Conducción
|
cubierta protectora para la unidad de conducción principal
|
|
Protección
|
Impulsión individual del motor, motor servo, correa dentada, correa plana
|
empaquetadora de la película plástica del tejido facial
|
Modelo
|
RB-60
|
|
Longitud de las especificaciones que embala (milímetros)
|
100-230
|
|
Anchura (milímetros)
|
100-150
|
|
Altura (milímetros)
|
30-100
|
|
Velocidad que embala (sobre/minuto)
|
25-60 paquete/minuto
|
|
Poder total (kilovatios)
|
6,83
|
|
Peso total (kilogramos)
|
3440
|
|
Dimensiones del esquema (L×W×H) (milímetros)
|
3885*3200*1900
|
|
Poder de calefacción (kilovatios)
|
3,35
|
|
Poder del motor (kilovatios)
|
3,48
|
|
Dimensiones que embalan máximas (milímetros)
|
200*120*100
|
|
Ruido
|
78DB
|
|
Materiales de embalaje
|
Membrana de soldadura en caliente de doble cara tal como CPP, PE, OPP/CPP,
PT/PE, KOP/CP, etc.
|
|
Fuente de alimentación
|
380V 50HZ
|
Especificación principal
Organigrama de la producción del papel seda de la cara: rollo enorme unrewinding --unidad de grabación en relieve ---unidad plegable ----el rajar (corte) ---cuenta ---salida.
1. Soportes del rollo enorme: 2: Tipo strcutuer, placa del tablón de acero del grueso de 20m m
2. Estructura de la máquina de Mian: Tipo strcutuer, placa del tablón de acero del grueso de 50m m
3. Equipado del tipo neumático correa ancha para transportar el papel, cada rollo enorme tiene el ajustador de tensión independiente y dispositivo de ajuste izquierda-derecha.
4. Unidad de elevación neumática del rollo enorme para reducir la fuerza de trabajo.
5. Parada auto cuando el papel se rompe para disminuir la pérdida de papel
6. La anchura de corte es ajustable a partir 100-210m m libremente.
5. unidades opcionales: unidad de grabación en relieve y unidad de grabación en relieve del borde.
8. El sistema de absorción del topetón del vacío de las raíces con la succión fuerte, presión negativa es estable.
9. adopta el control de programa avanzado del computor del PLC de Siemens, inversor de la frecuencia de Siemens para ajustar velocidad,
10. cuenta auto y arreglar pilas, con los ajustes del parámetro de la pantalla táctil
11. Unidad de grabación en relieve: Acero al acero
Las piezas eléctricas y otras piezas califican
|
NO
|
Nombre
|
Marca
|
Lugar original
|
|
1
|
Motor
|
Siemens
|
China
|
|
2
|
Piezas neumáticas
|
Omron
|
Alemania
|
|
3
|
Bomba de vacío
|
Longtech
|
Taiwai
|
|
3
|
Convertidor de frecuencia
|
Delta
|
Taiwai
|
Descripción de producto
Producto de alta calidad del papel de máquina del tejido facial que hace la maquinaria
Características:

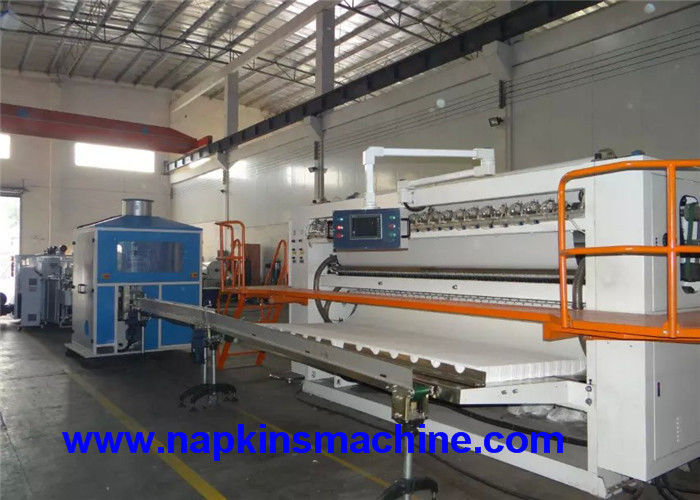

Tejido facial que hace flujo de funcionamiento de la máquina: Los rollos enormes que se han rajado en la anchura deseada son cortados por los cilindros que rajan, y después interfolded en las hojas rectangulares interoverlapped del tejido facial.
Esta máquina adopta la impulsión independiente del motor servo, y functings de marcado automáticos automáticos del control de tensión de papel. Él featurse del plegamiento de alta velocidad, agradable y de la operación fácil.
acero del orden 1.Can a los rollos de grabación en relieve de goma, separados neumáticamente.
estante 2.Wallboard y estabilidad de funcionamiento de la máquina y extremadamente bueno y rápido.
cargamento del rollo enorme 3.Pneumatic, papel neumático que conduce, additionstment stepless de la velocidad, y control de tensión de la web.
4.Equipped con el tipo bomba de las raíces de vacío para el funcionamiento estable de la máquina.
diversa anchura de los productos 5.Make como requisito.
6.Equipped con la unidad de grabación en relieve del borde para guardar el plise junto.
la máquina 7.The parará cuando el papel roto. Evita la basura causada por ningún papel o el papel roto.
la web 8.The se puede roscar en la máquina por los dos botones de la sacudida, es más seguro y más fácil roscar la web.
1. Especificación de la máquina del plegamiento del tejido facial:
|
Modelo de máquina
|
SYM-190/6L (el otro tamaño que se especificará)
|
|
Los productos finales revelaron tamaño
|
95x (120-210) x2mm
|
|
Tamaño plegable de los productos
|
190x (120-210) x2mm
|
|
Anchura de la materia prima
|
1260m m
|
|
Diámetro de la materia prima
|
1200m m
|
|
Diámetro de base de materia prima
|
76.2m m
|
|
Capacidad de salida (8 horas)
|
2000-3000kg
|
|
Unidad de grabación en relieve
|
Acero al caucho
|
|
Grabación en relieve del borde
|
Acero al borde de acero que graba en relieve, regulación neumática independiente
|
|
Rajar la unidad
|
El rajar neumático
|
|
Poder servo principal de Moter
|
5.5kw
|
|
Desenrolle el poder del motor de la frecuencia
|
1.5kw (2 unidades)
|
|
Sistema del vacío
|
bomba de vacío de 18,5 kilovatios (ventilador de las raíces de Taiwán)
|
|
Sistema neumático
|
Compresor de aire 3HP, presión mínima 5kg/cm2PA (proveedor del usuario)
|
|
Sistema de conducción
|
Correa dentada
|
|
Dimensión
|
5870x2800x2207m m
|
|
Peso
|
Cerca de 5 toneladas
|
2. Especificación de la cortadora de la sierra del registro del monocanal:
|
Designación
|
Valores de parámetro
|
|
La longitud del ningunos cortó el tejido facial
|
mínimo 500m m
|
|
La altura del tejido
|
30~130m m
|
|
Velocidad de la máquina
|
20~150cut/min
|
|
Velocidad de funcionamiento
|
20~120cut/min
|
|
Diamete externo de la cuchilla redonda
|
Φ610mm
|
|
Velocidad superior de papel del cuchillo circular que corta
|
980R/min
|
|
Especificación de los productos finales
|
70~300m m
|
|
Anchura de papel
|
70~110m m
|
|
Longitud de corte
|
70~300m m
|
|
Longitud de sobra
|
20~65m m
|
|
Poder
|
11KW
|
|
Fuente de alimentación
|
380V 50Hz
|
|
Fuente de aire
|
0.5~0.8MPa
|
|
Tamaño de la máquina
|
4600*1700*2500m m
|
|
Peso de la máquina
|
2300~2600kg
|
|
Freno
|
Ajuste del parámetro (auto/manual)
|
|
Escalonamiento afilando el cuchillo
|
Ajuste del parámetro (auto)
|
|
Cuchillo afilador neumático
|
Ajuste del parámetro (auto/manual)
|
|
Aire del soplo
|
sin
|
|
El interruptor de presión total
|
Valor (no)
|
|
Interfaz persona-ordenador
|
DELTA
|
|
Cambiador de frecuencia
|
|
|
Impulsión serva
|
DELTA
|
3. Especificación de la empaquetadora del tejido facial:
1. Adoptando manera que embala envolviendo, doblando y sellando con la estructura compacta, hace la mirada del paquete hermosa y el sello apretó.
2. controlado por la regulación stepless de la velocidad, la pantalla táctil y el PLC, la exhibición en el interfaz persona-máquina hace mantenimiento más simplemente.
3. aplicado con el transportador de alimentación de auto-arreglo, es conveniente conectar el transportador con la cadena de producción automática, ahorrando el coste laboral con el máximo.
4. Ahorra mucho material de embalaje mediante la comprobación de la fotocélula, el servo que sigue, y la auto-parada de la película que alimenta sin el producto.
5. alta automatización, alta profesión, eficacia alta y menos problema.
6. Con la gama de tallas que embala ancha, los diversos tamaños que embalan pueden ser intercambiados rápidamente.
|
Tamaños del tejido:
|
L: 150-400m m W: 150-200m m H: 35-150m m
|
|
Velocidad que embala:
|
40-70 bolsos/minuto
|
|
Suministro de aire:
|
0.5-0.8MPa
|
|
Peso de la máquina:
|
3300kg
|
|
Dimensiones externas (LxWxH):
|
5885x3560x1925 (milímetro)
|
|
Poder de calefacción:
|
3.6kw
|
|
Poder del motor:
|
3.6kw
|
|
Tamaño que embala:
|
≤230x190x100 (milímetro)
|
|
Ruido de trabajo:
|
≤78dB
|
|
Película que embala:
|
CPP
|
|
Tipo de la fuente de alimentación:
|
380V, 50Hz
|
4.Specifications bolsos de la empaquetadora multi de dos de los mercados semi automáticos:
|
Tamaño que embala
|
≤500x300x110mm (LxWxH)
|
|
≥220x120x90mm (LxWxH)
|
|
Velocidad que embala
|
10-20 bolso/minuto
|
|
Presión de gas
|
0.5mpa-0.8mpa
|
|
Voltaje y frecuencia
|
380V, 50Hz, 3Phase
|
|
Poder total
|
0.8kw
|
|
Peso
|
1000kg
|
|
Dimensión total
|
4900x1650x1280m m
|
|
Bolso del papel seda (una fila/dos filas)
|
Bolso del papel seda (una fila/dos filas)
|
