Inicio Productos Tejido facial que hace la máquina

El PLC interpolado del doblez en color la impresora del papel seda de la impresión

Datos del producto:

Lugar de origen:	CHINA
Nombre de la marca:	YU SHENG DA
Certificación:	CE
Número de modelo:	YD-FTM-I

Pago y Envío Términos:

Cantidad de orden mínima:	1 sistema
Precio:	Negotiable
Detalles de empaquetado:	embalaje de madera
Tiempo de entrega:	40 días después de la señal
Condiciones de pago:	L/C, T/T
Capacidad de la fuente:	10 sistemas por mes

Contacto

Descripción detallada del producto

Transporte:	Hecho en Japón	Velocidad:	4800 hojas/minuto
Motor:	SIEMENS	Pantalla táctil:	SIEMENS
Acero:	NINGUNOS 45 de acero	Estructura:	Tablero de la pared
Voltaje:	380V, 50 HERZIOS O CUSTOMERIZED	Dimensión (LWH):	620022002200m m
Servicio post-venta proporcionado:	Ingenieros disponibles mantener la maquinaria en ultramar, el soporte técnico video, la ayuda en lín	Condición:	Nuevo
Garantía:	un año	Poder (W):	7.5kw
Tipo de producto:	Tejido facial que hace la máquina	Proceso del tipo:	Tejido facial que hace la máquina
Alta luz:	Impresora interpolada del papel seda del doblez , Impresora del papel seda de la impresión en color del PLC , Impresora interpolada del papel seda del doblez

Máquina interpolada del tejido facial del doblez con la máquina bicolor del plegamiento de la impresión/del tejido

Descripción

La impresión bicolor interpolada de la máquina de dibujo de la caja del tejido facial del doblez está con la grabación en relieve, unidad plegable, módulo editado y el corte, transporta, caja de aislamiento encajonada y automática automática en un cuerpo. Este equipo adopta PLC, control de frecuencia y lo equipa del tipo sistema de la operación del interfaz del hombre del tacto y del ordenador de la multi-imagen. Adopte la correa que conduce, máquina de la sincronización del velocidad-cambio que conduce para la máquina completa, que hacen la máquina pueden conveniente para la diversa clase del requisito de la materia prima, y mejorar la calidad y la eficacia. El flujo de la operación de esta cadena de producción es eficacia fácil, alta de la producción y producción perfecta hecha. Esta producción reduce a la persona de la operación y del empaquetado de la producción que ahorran el costo de la producción y de la gestión.

Especificación

Dimensión del rollo enorme	1.200 milímetros (W)
Diámetro del rollo enorme	1.200 milímetros (∅)
Calidad del material del rollo enorme	Peso básico de papel: capa 13~15 gsm/2 Material de papel: Papel puro del 100% Base de papel de rollo enorme: 3 pulgadas Unidad del rollo enorme: 2 unidades
Estilo de Interfold	V doblez (2 capas)
Revele la dimensión	200m m (L) x 200m m (W)
Dimensión de Interfold	100m m (L) x 200m m (W)
Rajar Kinives	10 unidades
Velocidad de la máquina del diseño	60~80 M/min
Capacidad del producto del diseño	4.800 hojas/minuto

Especificación principal

Velocidad: 4800sheets/min
Tipo plegable: Interfold
Grabación en relieve del borde
Delta del convertidor de frecuencia
Motor: Siemens
Piezas neumáticas AIRTAC
placa del tablero de la pared del grueso de 20m m para el soporte trasero
placa del tablero de la pared del grueso de 40m m para la unidad de grabación en relieve
placa del tablero de la pared del grueso de 30m m para las piezas plegables del cilindro
Interruptor fotoeléctrico Omron (de ojo mágico)

Las piezas eléctricas y otras piezas califican

NO	Nombre	Marca	Lugar original
1	Motor	Siemens	China
2	Piezas neumáticas	Omron	Alemania
3	Bomba de vacío	Longtech	Taiwai
3	Convertidor de frecuencia	Delta	Taiwai

Descripción de producto

Producto de alta calidad del papel de máquina del tejido facial que hace la maquinaria

Características:

Tejido facial que hace flujo de funcionamiento de la máquina: Los rollos enormes que se han rajado en la anchura deseada son cortados por los cilindros que rajan, y después interfolded en las hojas rectangulares interoverlapped del tejido facial.
Esta máquina adopta la impulsión independiente del motor servo, y functings de marcado automáticos automáticos del control de tensión de papel. Él featurse del plegamiento de alta velocidad, agradable y de la operación fácil.
acero del orden 1.Can a los rollos de grabación en relieve de goma, separados neumáticamente.
estante 2.Wallboard y estabilidad de funcionamiento de la máquina y extremadamente bueno y rápido.
cargamento del rollo enorme 3.Pneumatic, papel neumático que conduce, additionstment stepless de la velocidad, y control de tensión de la web.
4.Equipped con el tipo bomba de las raíces de vacío para el funcionamiento estable de la máquina.
diversa anchura de los productos 5.Make como requisito.
6.Equipped con la unidad de grabación en relieve del borde para guardar el plise junto.
la máquina 7.The parará cuando el papel roto. Evita la basura causada por ningún papel o el papel roto.
la web 8.The se puede roscar en la máquina por los dos botones de la sacudida, es más seguro y más fácil roscar la web.

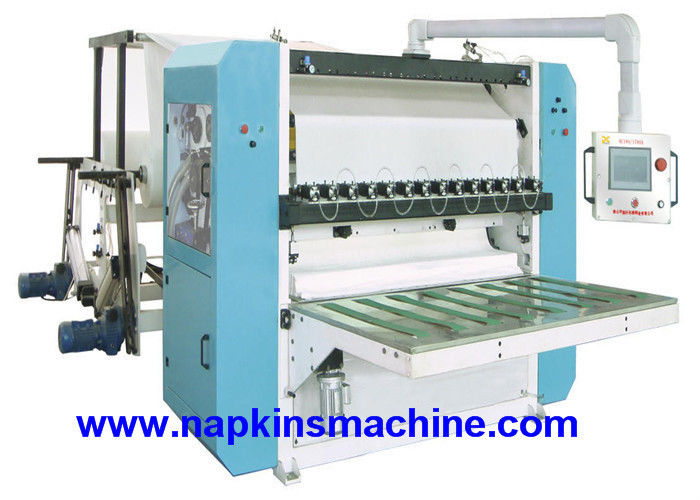

1. Especificación de la máquina del plegamiento del tejido facial:

Modelo de máquina	SYM-190/6L (el otro tamaño que se especificará)
Los productos finales revelaron tamaño	95x (120-210) x2mm
Tamaño plegable de los productos	190x (120-210) x2mm
Anchura de la materia prima	1260m m
Diámetro de la materia prima	1200m m
Diámetro de base de materia prima	76.2m m
Capacidad de salida (8 horas)	2000-3000kg
Unidad de grabación en relieve	Acero al caucho
Grabación en relieve del borde	Acero al borde de acero que graba en relieve, regulación neumática independiente
Rajar la unidad	El rajar neumático
Poder servo principal de Moter	5.5kw
Desenrolle el poder del motor de la frecuencia	1.5kw (2 unidades)
Sistema del vacío	bomba de vacío de 18,5 kilovatios (ventilador de las raíces de Taiwán)
Sistema neumático	Compresor de aire 3HP, presión mínima 5kg/cm2PA (proveedor del usuario)
Sistema de conducción	Correa dentada
Dimensión	5870x2800x2207m m
Peso	Cerca de 5 toneladas

2. Especificación de la cortadora de la sierra del registro del monocanal:

Designación	Valores de parámetro
La longitud del ningunos cortó el tejido facial	mínimo 500m m
La altura del tejido	30~130m m
Velocidad de la máquina	20~150cut/min
Velocidad de funcionamiento	20~120cut/min
Diamete externo de la cuchilla redonda	Φ610mm
Velocidad superior de papel del cuchillo circular que corta	980R/min
Especificación de los productos finales	70~300m m
Anchura de papel	70~110m m
Longitud de corte	70~300m m
Longitud de sobra	20~65m m
Poder	11KW
Fuente de alimentación	380V 50Hz
Fuente de aire	0.5~0.8MPa
Tamaño de la máquina	460017002500m m
Peso de la máquina	2300~2600kg
Freno	Ajuste del parámetro (auto/manual)
Escalonamiento afilando el cuchillo	Ajuste del parámetro (auto)
Cuchillo afilador neumático	Ajuste del parámetro (auto/manual)
Aire del soplo	sin
El interruptor de presión total	Valor (no)
Interfaz persona-ordenador	DELTA
Cambiador de frecuencia	DELTA
Impulsión serva	DELTA

3. Especificación de la empaquetadora del tejido facial:

Adoptando manera que embala envolviendo, doblando y sellando con la estructura compacta, hace la mirada del paquete hermosa y el sello apretó.
controlado por la regulación stepless de la velocidad, la pantalla táctil y el PLC, la exhibición en el interfaz persona-máquina hace mantenimiento más simplemente.
aplicado con el transportador de alimentación de auto-arreglo, es conveniente conectar el transportador con la cadena de producción automática, ahorrando el coste laboral con el máximo.
Ahorra mucho material de embalaje mediante la comprobación de la fotocélula, el servo que sigue, y la auto-parada de la película que alimenta sin el producto.
alta automatización, alta profesión, eficacia alta y menos problema.
Con la gama de tallas que embala ancha, los diversos tamaños que embalan pueden ser intercambiados rápidamente.

Tamaños del tejido:	L: 150-400m m W: 150-200m m H: 35-150m m
Velocidad que embala:	40-70 bolsos/minuto
Suministro de aire:	0.5-0.8MPa
Peso de la máquina:	3300kg
Dimensiones externas (LxWxH):	5885x3560x1925 (milímetro)
Poder de calefacción:	3.6kw
Poder del motor:	3.6kw
Tamaño que embala:	≤230x190x100 (milímetro)
Ruido de trabajo:	≤78dB
Película que embala:	CPP
Tipo de la fuente de alimentación:	380V, 50Hz

Productos finales:

4.Specifications bolsos de la empaquetadora multi de dos de los mercados semi automáticos:

Tamaño que embala	≤500x300x110mm (LxWxH)
Tamaño que embala	≥220x120x90mm (LxWxH)
Velocidad que embala	10-20 bolso/minuto
Presión de gas	0.5mpa-0.8mpa
Voltaje y frecuencia	380V, 50Hz, 3Phase
Poder total	0.8kw
Peso	1000kg
Dimensión total	4900x1650x1280m m
Bolso del papel seda (una fila/dos filas)	Bolso del papel seda (una fila/dos filas)
