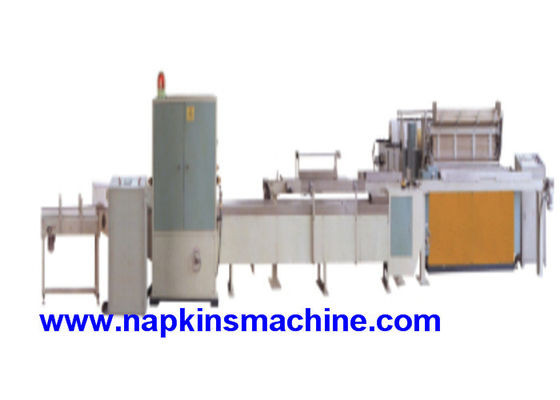

Máquina automática de la fabricación del tejido del rollo enorme de Rewinder

Cadena de producción industrial del papel higiénico del rollo enorme de Rewinder automático





Descripción



El rollo automático completo del papel de papel higiénico que hace la cadena de producción de máquina es el modelo más reciente que se actualiza en base de nuestra re-devanadera automática antigua y extranjero



tecnología.



Mucha tecnología del control avanzado se utiliza en esta línea, por ejemplo: Sistema de control de "program logic"; HMI;

un interruptor chino-inglés del botón; impulsión síncrona de la conversión de frecuencia; integración de mecánicos, de las eléctricas y de la foto. Es



equipado de la información entera del problema. Puede detectar y ajustar cada acción del rewinder



para mantener automáticamente el rewinder la situación óptima. Por ejemplo: Hay un sistema de la tensión de la web adentro



la línea, puede controlar velocidad según la tensión de la web así que puede adaptar diverso tipo de rollo enorme.

Es tan la mejor opción para producir el tejido de cuarto de baño de la más alta calidad y la toalla de cocina para la empresa papelera.



las características del rewinder son como sigue:
1, Unwind se equipa del sistema de control de la conversión de frecuencia del lazo cerrado.
2, cuando las web no alinean, usted puede actuar encendido la pantalla del botón del tacto para mover el rollo enorme hasta las web



alinee.
3, cuando la unidad de la base no puede detectar base o la base consumirá, la máquina alarmarán para decir al operador o



trabajadores para poner algunos corazones en el soporte de la base.
4, cuando la máquina está corriendo, web interrumpen repentinamente por la razón del cambio de la velocidad agudamente del problema



del rollo enorme.
5, grado de tirantez pueden ser ajustados mientras que un registro está rebobinando. Puede producir diverso grado de



tirantez en un registro.
6, cuando un registro está rebobinando, la base siguiente está listos.
7, por la razón de usar tecnología avanzada: Sistema de control de "program logic"; impulsión síncrona de la conversión de frecuencia; integración de mecánicos, de las eléctricas y de la foto.
8, cuando el registro acabado vienen atar el sellador, el ajuste, la rociadura del pegamento y el lacre se pueden acabar en



la misma hora.
9, la unidad de grabación en relieve y el aplicador del pegamento, unidad de grabación en relieve del borde, sistema de impresión es orden de cliente.





Parámetro





Primera parte



Máquina de Rewinder



Parámetro técnico principal
Fuente eléctrica	380V, 50Hz, 3 PH
Diámetro acabado del rollo	90-150m m
Diámetro acabado de base del rollo	Φ 48 milímetros
Diámetro de la materia prima	≤Φ 1100 milímetro (otros tamaños pueden ser modificados para requisitos particulares)
Diámetro de base de materia prima	3" (76,2 milímetros) (otros tamaños están disponibles)
Anchura de la materia prima	1750m m, solamente para producir el rollo del papel de la cocina
G/M de papel crudo	19-25g
Perforación de la echada	105~160m m
Velocidad	120-150 metros/minuto
Ajuste del parámetro	El panel de la operación de la pantalla LCD del botón del tacto
Regulador de programa	Regulador programable (PLC)
Conducción del mecanismo	impulsión de correa síncrona
Rodillo estampador	Rodillo estampador del poliuretano
Tipo de grabación en relieve	De punto a punto
Unidad del color	Sin la impresión en color
Unidad de la laminación	Con la laminación
acumulador	Un sistema
	estantes de 40 pedazos cuál puede ser tienda 20 pedazos de rollo acabado
Soporte de papel el desenrollar	2
Poder	Control de velocidad variable de la frecuencia, 32KW
Tamaño de la máquina	9500×3100×2200m m (L×W×H)
Peso	12000kg



Segunda parte

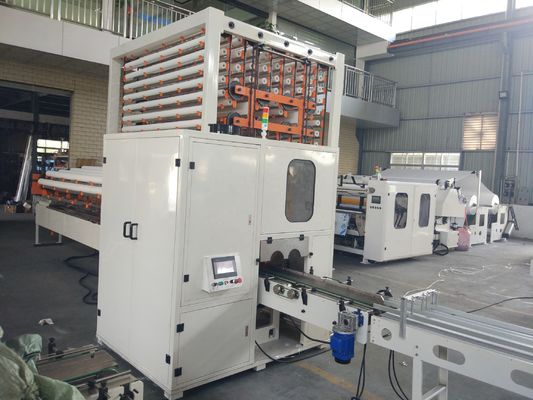

Estante de papel del almacenamiento



longitud de rollo de retrete	1800m m (otras especificaciones necesitan a por encargo)
diámetro del rollo de retrete	Φ95mm~Φ140mm
Cantidad del papel de la tienda	150~160 rollos
Velocidad de la tienda	25 rollos/minuto
Cantidad del papel de la tienda	40 opcionales al rollo de papel 400 (las especificaciones necesitan ser por encargo)
Tamaño de la máquina	4000*3000*5500m m (Especificaciones según el tamaño real)
PLC	PLC (delta)



Tercera parte



Máquina de la sierra del registro





Longitud del rollo de retrete	1750m m (otras especificaciones necesitan a por encargo)
diámetro del rollo de retrete	Φ105~φ115mm (otras especificaciones necesitan a por encargo)
velocidad de diseño	120 corte /min
velocidad estable	100 corte /min
Afile el sistema	El intervalo de tiempo neumático, de pulido es ajustable
Sistema de conducción	Motores servos del delta
poder	11KW
tamaño de la máquina	6500*2500*2000m m (Otras especificaciones según el tamaño real)
tamaño de la cuchilla	φ610*4.7 (milímetro)
voltaje	380V 50HZ
peso de la máquina	4.5T



Cuarta parte



Empaquetadora de Rolls/del paquete



poder	220V 50HZ
El poder principal del circuito	0.74KW
El sello de aislamiento que corta el transformador de poder	0.45KW
poder total	1.19KW
presión de aire	0,4---0.5MPA

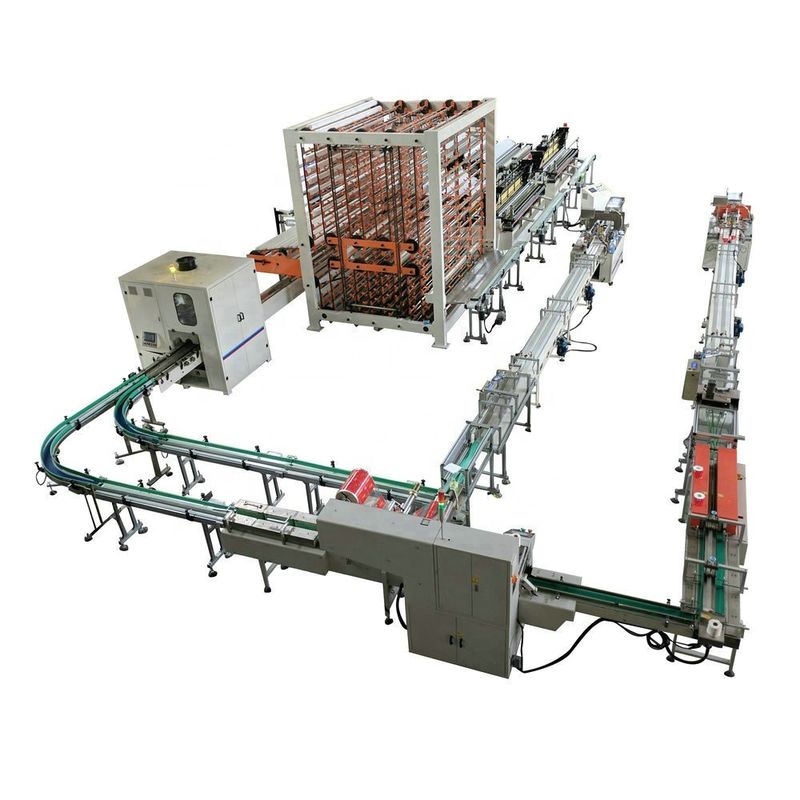

Cadena de producción de máquina del rollo del papel higiénico incluyendo







1 . un sistema de la taladradora que rebobina y automática llena del papel higiénico





2 . un sistema del registro automático lleno consideró la máquina





3 . un sistema de la empaquetadora múltiple automática llena de los rollos









Papel higiénico que hace maquinaria características principales







1 . Adoptando con tecnología programada del PLC de la marca avanzada de Siemens,



2. adoptando con los ajustes del parámetro de la pantalla táctil de Siemens.



3 . Soportes del rollo enorme: 2.  Cada rollo enorme tiene el ajustador de tensión independiente y el dispositivo de ajuste izquierda-derecha, y correa ancha neumática para alimentar el papel,



4 . Neumático la elevación de la función del rollo enorme aligera grandemente la intensidad de trabajo de los trabajadores





5 . La función auto de la máquina de la parada cuando se consume el material minimizará la pérdida de materia prima.



6 . Continue que añade el dispositivo alarmante de la base del rollo.



7. velocidad de la máquina:  180-200m/min



8 . Ajuste auto del borde, pegamento que rocía y que sella síncrono en una vez.





9. organigrama de la producción:  Rollo enorme Unrewinding ---Laminación del pegamento (tejido de grabación en relieve) ---Perforación del tejido---Ajuste del borde y pegamento del espray ---Registro acabado del papel higiénico
