600 máquina del plegamiento de la servilleta del PLC del doblez de los pedazos/minuto 4

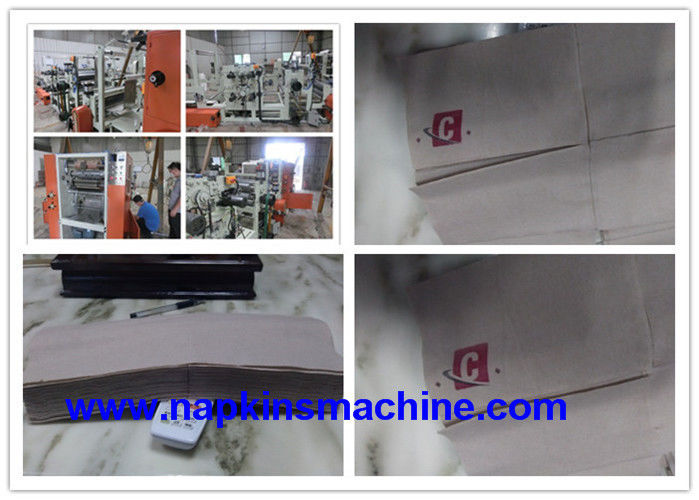

Máquina mecánica de la servilleta de papel de 4 dobleces/máquina de la fabricación del papel seda

Descripción

La máquina mecánica de la servilleta de papel de 4 dobleces/la máquina de la fabricación del papel seda usded para producir   tejido de la servilleta del interfold. El tejido de la servilleta del interfold es el primer doblez mecánico 4 y después entra cyliner e interfold.

El flujo de trabajo: Soporte trasero---Impresión en color---Grabación en relieve---doblez 4---nterfold---El panel de la salida

Parámetro


Característica principal
1.    Velocidad: 600pieces/min con la impresión bicolor, 800sheets/min sin la impresión en color
  2.    Tipo plegable: Servilleta de Interfold: primer 1/4 doblez y entonces doblez V
3.    Grabación en relieve: acero a empapelar
4.    Transporte: NSK (Japón)
5.    Acero: SKD (Japón)
6.    PLC: Siemens
7.    Convertidor de frecuencia Siemens
8.     Piezas neumáticas AIRTAC
9.     ENFERMO alemán (de ojo mágico) fotoeléctrico del interruptor
10. impresión bicolor
11 rodillo de la impresión en color: rodillo de cerámica
12. Con el rodillo del calendario
13. Ajuste del parámetro: Pantalla táctil
14. Anchura de papel cruda: 660m m
15. Diámetro externo máximo. Del papel crudo 1500m m
16. Diámetro interno. De la base de papel cruda 3' ‘y 6"
17. Material del tejido: una capa: 17-26g/s2 de dos capas: 16-22g/s2
18. Tamaño del tejido del despliegue: los 21.4*33cm
19. Sistema de Automatic Tension del mecánico

Introducción de piezas principales

Papel crudo

(1) tamaño: Diámetro crudo del rollo del padre<1500mm>
(2) material: 13-15g/m22 capa, capa 17-22g/1
(3) diámetro interno: 76.2m m y 6"
(4) tamaño del tejido del despliegue: 214mm*330m m
(5) anchura de papel cruda: 660m m

parte de Papel-alimentación

(1) una capa y correa para entregar el papel y controlado por la bomba;
(2) cargamento automático del rollo enorme
(3) ajuste manual de papel crudo para ajustar el rollo enorme a la izquierda e a la derecha
(4) un eje para el rollo enorme para los recambios se proporciona; el total con los ejes de la máquina dos se ofrece.

Pieza del calendario

Rodillo del calendario de dos sistemas

Piezas de impresión bicolores

Rodillo de cerámica de dos sistemas para la impresión en color

Parte de grabación en relieve

(1) un acero del sistema para empapelar el rodillo (el golpeteo consigue la confirmación del comprador)
(2) control de presión mecánico
(3) dispositivo de la limpieza del paño de algodón y del aceite de parafina

Parte plegable

(1) función de papel principal del rollo, la tensión plegable de la parte delantera ajustable
(2) cuenta del dispositivo: Tipo neumático de la dislocación
(3) capacidad: 600pieces/min con la impresión bicolor, 800sheets/min sin la impresión en color

Unidad de control

(1) dispositivo de la conversión de frecuencia
(2) función de la cuenta automática
(3) dispositivo de la emergencia
(4) voltaje: CA 480V 60HZ
(5) la presión de aire requirió más de 0,5 MPA (suministrados por el usuario), flujo de aire para la máquina de los sistemas del conjunto siete: 4.5m^3/min


Lista de piezas de repuesto para

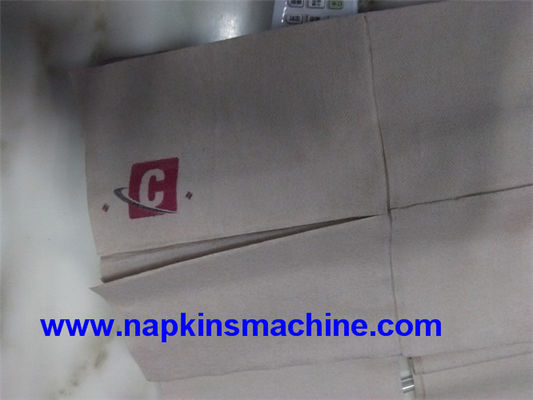

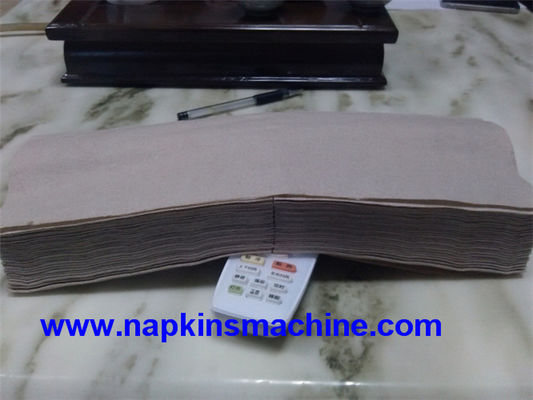

Tejido de la servilleta de Interfold


Vínculo video de YouTube:

Máquina de la servilleta de Interfold

http://youtu.be/zUgbWWTuqAw

La máquina de grabación en relieve del plegamiento de la servilleta de la impresión en color es cortar a través de la bandeja del papel después de la impresión, grabando en relieve y doblada automáticamente en una servilleta cuadrada o rectangular.

Claro y brillante con la impresión, accuarcy cubierto, velocidad inmóvil, es el proceso del equipo especial para las servilletas de alto grado.


1. Sistema de impulsión de correa de transmisión;
2. el dispositivo de la impresión en color adopta la impresión flexible, el diseño puede ser diseño especial para usted, utiliza los rodillos priting de la tinta de la secuencia del anilox del color profesional.
3. dispositivo de balanceo del papel de adaptación de modelos, modelo perceptiblemente;
4. fila de cuenta electrónica de la dislocación de la salida;
5. tablero plegable con la mano mecánica para doblar forma del papel, y después cortar por el cortador de la sierra de cinta;
6. Otros modelos estándar pueden ser modificados para requisitos particulares.

Especificación:

Tamaño acabado del despliegue		200x200~400x400m m
Tamaño del plegamiento Finished		100x100~200x200m m
Diámetro de papel bajo		1100 milímetros
Diámetro de papel bajo de base		76,2 milímetros
Capacidad de proceso		400~500pcs/min
Unidad de grabación en relieve		Rollo de acero del rodillo y de las lanas
Cuenta del sistema		Contador electrónico
Poder del equipo		3KW+1.5KW
Tamaño de la máquina		5200X700X1500m m
Peso de la máquina		1500~2000kg

Detalles de la máquina:

Modelo de máquina”	Tamaño plegable de papel de la servilleta:
Modelo de máquina: 200*200	100*100m m
Modelo de máquina: 230*230	115*115m m
Modelo de máquina: 240*240	120*120m m
Modelo de máquina: 250*250	125*125m m
Modelo de máquina: 300*300	150*150m m
Modelo de máquina: 330*330	165*165m m
