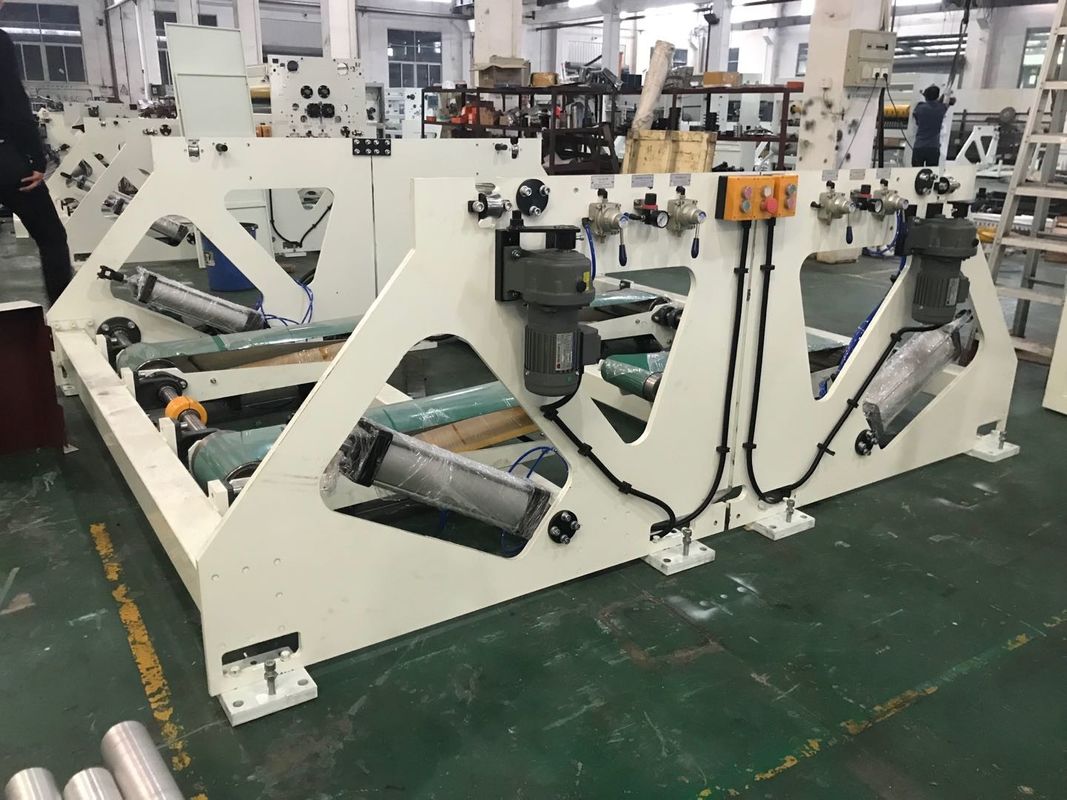

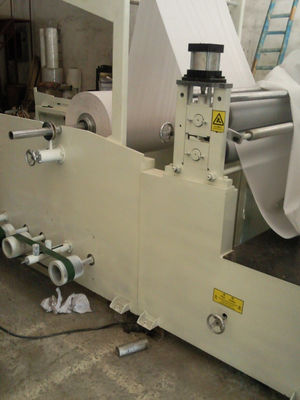

Rollo de papel industrial que raja y máquina el rebobinar con control del PLC
Descripción
El rollo de retrete de papel industrial del PLC de Siemens que raja y máquina el rebobinar se utiliza para rajar y para rebobinar el tejido de cuarto de baño, materiales no tejidos. El papel sencillo se puede rajar y rebobinar en el papel de dos, tres o cuatro capas con diversas anchuras, para la producción de servilletas, de pañuelos, de facials o de servilletas sanitarias.
Especificación
| Anchura del papel crudo |
1800m m |
2200m m |
| Diámetro de productos finales |
Φ90~300mm (ajustable) |
| Diámetro de la materia prima |
Φ1600mm (puede ser especificado) |
| Identificación de la base de materia prima |
76.2m m (puede ser especificado) |
| Perforación de la echada |
90-160m m |
| Capacidad |
150-180m/min |
| Unidad el rebobinar |
Eje de aire |
| Soporte el desenrollar |
1-3 capas (adaptables) |
| Sistema neumático |
El compresor de aire 3HP, presión de aire mínima es el PA 5kg/cm2 (proporcionado por el cliente) |
| Poder |
4.5KW |
| Dimensión total |
5800mm*2800mm*1750m m |
| Peso |
Según diversos modelos |
Funciones y características
1 . La transmisión síncrona de la correa, hace el estable-funcionamiento él y menos ruido aunque en la operación de alta velocidad.
2 . Adopte ensanchan la correa en detrás-soporte para aumentar la fricción al alimentar el papel.
3 . Equipado de nuevamente sujete la unidad, haciéndolo es conveniente ajustar la materia prima.
4 . Con la función del cargamento de papel neumático, succión del vacío del borde.
5 . El rollo acabado automático que descarga, soluciona la deformación causada por fenómeno del papel de las caídas, ahorra la mano de obra. (Opcional)
6 . La operación fácil, los productos finales tiene bueno enrollando perfiles y el cortador limpio.
Equipo opcional:
1. Dos unidades de grabación en relieve se pueden equipar del soporte de colocación del papel 3.
2. La unidad eléctrica adopta la marca famosa de China, llamó la unidad eléctrica de “Zheng DA”. Esta máquina también equipar de PLC, tiene la estructura razonable y operación fácil.
3. El Axletree adopta la marca famosa de China, llamada axletree del compartimiento de la ha er.
El nombre del recambio de la máquina:
1. Utilice el proceso, la anti-presión y capaz de la transición del daño del árbol de acero.
2. La unidad eléctrica adopta la marca famosa de China, llamó la unidad eléctrica de “Zheng DA”. Esta máquina también equipar de PLC, tiene la estructura razonable y operación fácil.
3. El Axletree adopta la marca famosa de China, llamada axletree del compartimiento de la ha er.
Las piezas eléctricas y otras piezas califican
| NO |
Nombre |
Marca |
Lugar original |
| 1 |
El panel de la frecuencia |
Siemens |
Alemania |
| 2 |
Motor |
Siemens |
Alemania |
| 3 |
Piezas neumáticas |
Schneider |
Alemania |
| 4 |
Transporte del cuchillo |
NSK |
Japón |
| 5 |
Acero |
SKD |
Japón |
| 6 |
Pantalla táctil |
Delta |
Taiwán
|
Cadena de producción del papel seda de precio bajo de la venta de la fábrica papel higiénico que hace la máquina en venta
Características:

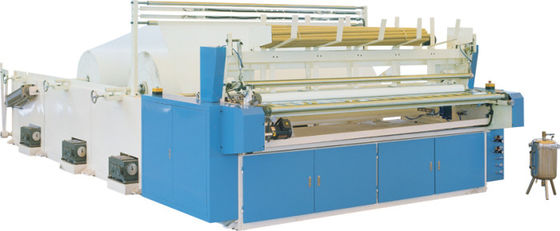

El papel higiénico de alta velocidad automático Maxi Roll Rewinding Machine está para el rollo del papel higiénico/el proceso maxi del rollo.
La máquina tiene unidad de alimentación de la base, puede hacer ambos con y sin base. Materia prima del rollo enorme después de grabar en relieve completa o grabación en relieve del borde, entonces perforación, corte del final y rociar el pegamento de la cola para hacer un registro. Entonces puede funcionamiento con la empaquetadora de la cortadora y convertirse en los productos finales. La máquina es controlada por PLC, gente lo actúa a través de la pantalla táctil, el proceso entero es automática, fácil actuar, bajar el coste del hombre. Y nuestra máquina puede especial-hecho según los clientes requisitos.
|
Modelo
|
1092B
|
1575B
|
1760B
|
2150B
|
2200B
|
2500B
|
2800B
|
|
Anchura máxima del rollo enorme
|
1350m m
|
1750m m
|
1880m m
|
2000m m
|
2150m m
|
2400m m
|
2750m m
|
|
Diámetro máximo del rollo enorme
|
2-3 soportes (pls especificar cuando orden)
Peso de gramo de papel 13-16 g/m2
|
|
Situaciones del rollo enorme
|
Standardφ3” (76.2m m) (otros tamaños especificaron)
|
|
Ajuste de los datos
|
HMI
|
|
Regulador de programación
|
PLC, pantalla táctil
|
|
Actúe la velocidad
|
0-230m/min 15000-25000 rolls/8hours
|
|
Diámetro externo acabado del registro.
|
φ90-140mm
|
|
Diámetro interno acabado del registro.
|
φ38-76mm
|
|
Distancia de la perforación
|
100-150m m
|
|
Conducción mecánica
|
Conducción por la caja de engranajes de Stepless
|
|
Aire - sistema
|
Compresor de aire 3HP, presión mínima 5kg/cm2pa (proporcione por el usuario)
|
|
Conducción principal
|
Velocidad 7.5-15KW de regla 380V, 50HZ de la conversión de frecuencia
|
|
Unidad de grabación en relieve
|
Acero al caucho
|
|
Dimensiones
|
6x3x1.7 (altura de la anchura x de la longitud x); (m)
|
|
Peso
|
3T-4T (depende del modelo que usted tiene)
|
|
Opciones:
|
|
|
Rodillo el repujado
|
El sistema plano, solo, los sistemas dobles puede ser pedido
|
|
Unidad de la impresión en color
|
1-2 los colores pueden ser orden
|
|
Unidad de la laminación
|
Puede ser ordenado
|
|
Línea de Borde-grabación en relieve
|
El acero al acero actúa por neumático
|

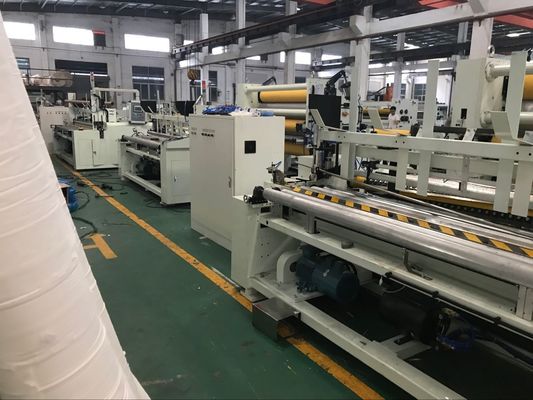

Imágenes del detalle de la máquina:
Piezas de la laminación del color de Deco:
