Caja del cartón que embala la cadena de producción del tejido facial con la cortadora de la sierra del registro
Descripción
Caja del cartón que embala la cadena de producción del tejido facial con la sierra del registro que corta Machinehas las funciones de la grabación en relieve, de rajar, de doblar, de la cuenta y de la división, auto-tomando, transporte/envío, auto-cargamento, y lacre auto del auto en uno, que el proceso de producción entero se satisface automáticamente. Esta cadena de producción tiene las ventajas del funcionamiento simple, de la alta eficacia de la producción, y de guardar el constante de los productos finales. Con la producción completamente automática, la cantidad de trabajadores puede ser reducida, ayuda tan a ahorrar el coste de trabajadores y el coste de manejo grandemente.

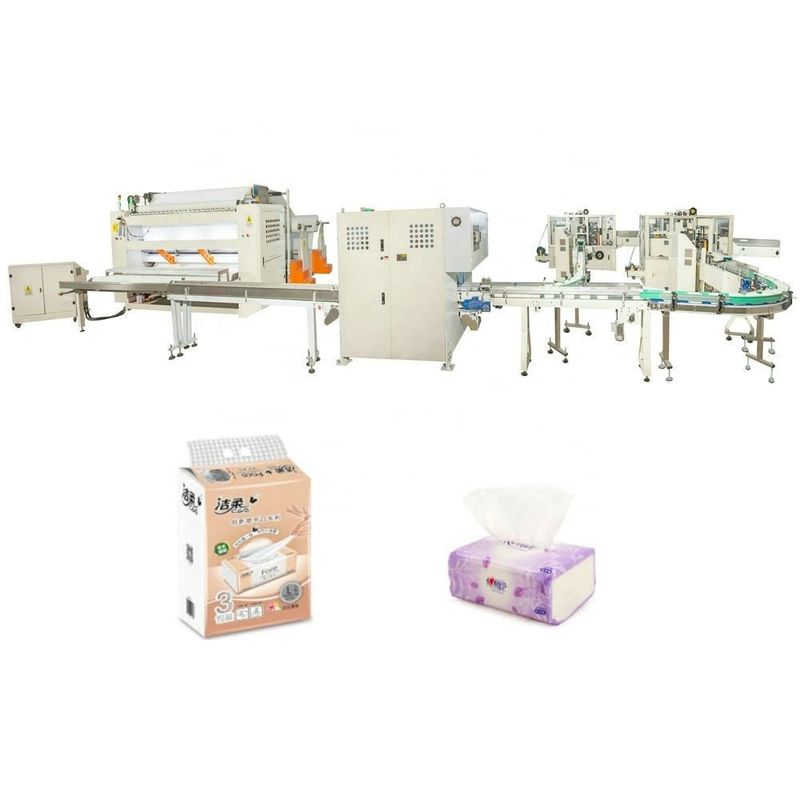

Es consiste en las TRES piezas siguientes:
1. máquina facial de alta velocidad automática del plegamiento del papel seda
2. Sola cortadora automática de la sierra del registro del carril
3. empaquetadora facial automática del papel seda
Convierte el rollo enorme en el papel seda facial doblado. La línea entera trabajo suavemente y correr estable, ahorrando el coste laboral. Es la mejor opción para el papel seda facial que produce.
Especificación
|
Cadena de producción automática completa del tejido facial sistema del plegamiento del tejido facial
|
|
Anchura del rollo del padre
|
1550/2900m m
|
|
Tamaño abierto del tejido facial
|
190/200±2m m
|
|
Tamaño doblado del tejido facial
|
95/100+2m m
|
|
Velocidad de diseño
|
140m/min.
|
|
Velocidad de la producción
|
120m/min. (de acuerdo con las especificaciones)
|
|
Diámetro del rollo del padre
|
≤1500mm (otros tamaños pueden ser modificados para requisitos particulares)
|
|
Soporte de papel el desenrollar
|
2-6layer, impulsión individual (las capas deben ser especificadas)
|
|
Mecanismo plegable
|
Plegamiento de la succión del vacío
|
|
Manera del doblez
|
V-tipo interfolding
|
|
Manera que corta transversal
|
Se fija la cuchilla superior, la cuchilla inferior es rotativa
|
|
Tejido facial que divide el sistema
|
|
División del mecanismo
|
Servocontrol, división automática
|
|
Cuenta de manera
|
Las hojas ascienden sistema en la pantalla táctil, la cuenta automática y la división
|
|
Cuenta de estándar
|
100-250sheets
|
|
División de velocidad
|
épocas ≤7/mínimo.
|
|
Forma del producto final
|
Automático
|
|
Rueda encima
|
Automático
|
|
Pulidor
|
Automático
|
|
Sistema del almacenamiento del tejido facial
|
|
Cantidad del almacenamiento
|
160logs
|
|
Descarga de velocidad
|
15logs/min.
|
|
Poder
|
4.4KW
|
|
Sistema del corte del tejido facial
|
|
Modelo de máquina
|
TZ-FC150-2L
|
TZ-FC200-2L
|
|
Velocidad
|
150 cortes/mínimos.
|
200cuts/min.
|
|
Canal que corta de papel
|
Dos canales
|
|
sistema de Cuchilla-pulido
|
El cuchilla-pulido neumático, los parámetros de pulido se puede fijar en el panel de control.
|
|
alimentación de Cuchilla-pulido
|
Cuchilla-pulido automático
|
|
Especificaciones de la cuchilla
|
cuchilla circular de φ610mm
|
|
Longitud que corta de papel
|
Fijado en la pantalla táctil, Tolerance≤±1mm
|
|
Tolerancia vertical de la cuchilla
|
Tolerance≤±1mm
|
|
Dos bordes de error de longitud que corta de papel
|
Fijado en la pantalla táctil
|
|
Opciones
|
|
Máquina de estampación
|
Acero al acero, acero al caucho
|
|
Borde-máquina de estampación
|
Acero al acero
|
|
Película del PE
|
Según el lugar de la producción, puede ser conectado con el transportador inteligente y la máquina automática de la película del PE
|
|
Embalaje de la caja del cartón
|
el lugar de la producción, se puede conectar con el transportador inteligente y la empaquetadora automática de la caja del cartón (el cartoner)
|
Especificación principal
Organigrama de la producción del papel seda de la cara: rollo enorme unrewinding --unidad de grabación en relieve ---unidad plegable ----el rajar (corte) ---cuenta ---salida.
soportes del rollo 1.Jumbo: 2: Tipo strcutuer, placa del tablón de acero del grueso de 20m m
2. Estructura de la máquina de Mian: Tipo strcutuer, placa del tablón de acero del grueso de 50m m
3. Equipado del tipo neumático correa ancha para transportar el papel, cada rollo enorme tiene el ajustador de tensión independiente y dispositivo de ajuste izquierda-derecha.
4.Pneumatic que levanta la unidad del rollo enorme para reducir la fuerza de trabajo.
parada 5.Auto cuando el papel se rompe para disminuir la pérdida de papel
6. La anchura de corte es ajustable a partir 100-210m m libremente.
5. unidades opcionales: unidad de grabación en relieve y unidad de grabación en relieve del borde.
el sistema de absorción del topetón del vacío 8.Roots con la succión fuerte, presión negativa es estable.
9. adopta el control de programa avanzado del computor del PLC de Siemens, inversor de la frecuencia de Siemens para ajustar velocidad,
10. cuenta auto y arreglar pilas, con los ajustes del parámetro de la pantalla táctil
11. Unidad de grabación en relieve: Acero al acero
Las piezas eléctricas y otras piezas califican
|
NO
|
Nombre
|
Marca
|
Lugar original
|
|
1
|
Motor
|
Siemens
|
China
|
|
2
|
Piezas neumáticas
|
Omron
|
Alemania
|
|
3
|
Bomba de vacío
|
Longtech
|
Taiwai
|
|
3
|
Convertidor de frecuencia
|
Delta
|
Taiwai
|
Descripción de producto
Producto de alta calidad del papel de máquina del tejido facial que hace la maquinaria
Características:
Tejido facial que hace flujo de funcionamiento de la máquina: Los rollos enormes que se han rajado en la anchura deseada son cortados por los cilindros que rajan, y después interfolded en las hojas rectangulares interoverlapped del tejido facial.
Esta máquina adopta la impulsión independiente del motor servo, y functings de marcado automáticos automáticos del control de tensión de papel. Él featurse del plegamiento de alta velocidad, agradable y de la operación fácil.
acero del orden 1.Can a los rollos de grabación en relieve de goma, separados neumáticamente.
estante 2.Wallboard y estabilidad de funcionamiento de la máquina y extremadamente bueno y rápido.
cargamento del rollo enorme 3.Pneumatic, papel neumático que conduce, additionstment stepless de la velocidad, y control de tensión de la web.
4.Equipped con el tipo bomba de las raíces de vacío para el funcionamiento estable de la máquina.
diversa anchura de los productos 5.Make como requisito.
6.Equipped con la unidad de grabación en relieve del borde para guardar el plise junto.
la máquina 7.The parará cuando el papel roto. Evita la basura causada por ningún papel o el papel roto.
la web 8.The se puede roscar en la máquina por los dos botones de la sacudida, es más seguro y más fácil roscar la web.
1. Especificación de la máquina del plegamiento del tejido facial:
|
Modelo de máquina
|
SYM-190/6L (el otro tamaño que se especificará)
|
|
Los productos finales revelaron tamaño
|
95x (120-210) x2mm
|
|
Tamaño plegable de los productos
|
190x (120-210) x2mm
|
|
Anchura de la materia prima
|
1260m m
|
|
Diámetro de la materia prima
|
1200m m
|
|
Diámetro de base de materia prima
|
76.2m m
|
|
Capacidad de salida (8 horas)
|
2000-3000kg
|
|
Unidad de grabación en relieve
|
Acero al caucho
|
|
Grabación en relieve del borde
|
Acero al borde de acero que graba en relieve, regulación neumática independiente
|
|
Rajar la unidad
|
El rajar neumático
|
|
Poder servo principal de Moter
|
5.5kw
|
|
Desenrolle el poder del motor de la frecuencia
|
1.5kw (2 unidades)
|
|
Sistema del vacío
|
bomba de vacío de 18,5 kilovatios (ventilador de las raíces de Taiwán)
|
|
Sistema neumático
|
Compresor de aire 3HP, presión mínima 5kg/cm2PA (proveedor del usuario)
|
|
Sistema de conducción
|
Correa dentada
|
|
Dimensión
|
5870x2800x2207m m
|
|
Peso
|
Cerca de 5 toneladas
|
2. Especificación de la cortadora de la sierra del registro del monocanal:
|
Designación
|
Valores de parámetro
|
|
La longitud del ningunos cortó el tejido facial
|
mínimo 500m m
|
|
La altura del tejido
|
30~130m m
|
|
Velocidad de la máquina
|
20~150cut/min
|
|
Velocidad de funcionamiento
|
20~120cut/min
|
|
Diamete externo de la cuchilla redonda
|
Φ610mm
|
|
Velocidad superior de papel del cuchillo circular que corta
|
980R/min
|
|
Especificación de los productos finales
|
70~300m m
|
|
Anchura de papel
|
70~110m m
|
|
Longitud de corte
|
70~300m m
|
|
Longitud de sobra
|
20~65m m
|
|
Poder
|
11KW
|
|
Fuente de alimentación
|
380V 50Hz
|
|
Fuente de aire
|
0.5~0.8MPa
|
|
Tamaño de la máquina
|
4600*1700*2500m m
|
|
Peso de la máquina
|
2300~2600kg
|
|
Freno
|
Ajuste del parámetro (auto/manual)
|
|
Escalonamiento afilando el cuchillo
|
Ajuste del parámetro (auto)
|
|
Cuchillo afilador neumático
|
Ajuste del parámetro (auto/manual)
|
|
Aire del soplo
|
sin
|
|
El interruptor de presión total
|
Valor (no)
|
|
Interfaz persona-ordenador
|
DELTA
|
|
Cambiador de frecuencia
|
|
|
Impulsión serva
|
DELTA
|
3. Especificación de la empaquetadora del tejido facial:
1. Adoptando manera que embala envolviendo, doblando y sellando con la estructura compacta, hace la mirada del paquete hermosa y el sello apretó.
2. controlado por la regulación stepless de la velocidad, la pantalla táctil y el PLC, la exhibición en el interfaz persona-máquina hace mantenimiento más simplemente.
3. aplicado con el transportador de alimentación de auto-arreglo, es conveniente conectar el transportador con la cadena de producción automática, ahorrando el coste laboral con el máximo.
4. Ahorra mucho material de embalaje mediante la comprobación de la fotocélula, el servo que sigue, y la auto-parada de la película que alimenta sin el producto.
5. alta automatización, alta profesión, eficacia alta y menos problema.
6. Con la gama de tallas que embala ancha, los diversos tamaños que embalan pueden ser intercambiados rápidamente.
|
Tamaños del tejido:
|
L: 150-400m m W: 150-200m m H: 35-150m m
|
|
Velocidad que embala:
|
40-70 bolsos/minuto
|
|
Suministro de aire:
|
0.5-0.8MPa
|
|
Peso de la máquina:
|
3300kg
|
|
Dimensiones externas (LxWxH):
|
5885x3560x1925 (milímetro)
|
|
Poder de calefacción:
|
3.6kw
|
|
Poder del motor:
|
3.6kw
|
|
Tamaño que embala:
|
≤230x190x100 (milímetro)
|
|
Ruido de trabajo:
|
≤78dB
|
|
Película que embala:
|
CPP
|
|
Tipo de la fuente de alimentación:
|
380V, 50Hz
|
4.Specifications bolsos de la empaquetadora multi de dos de los mercados semi automáticos:
|
Tamaño que embala
|
≤500x300x110mm (LxWxH)
|
|
≥220x120x90mm (LxWxH)
|
|
Velocidad que embala
|
10-20 bolso/minuto
|
|
Presión de gas
|
0.5mpa-0.8mpa
|
|
Voltaje y frecuencia
|
380V, 50Hz, 3Phase
|
|
Poder total
|
0.8kw
|
|
Peso
|
1000kg
|
|
Dimensión total
|
4900x1650x1280m m
|
|
Bolso del papel seda (una fila/dos filas)
|
Bolso del papel seda (una fila/dos filas)
|
