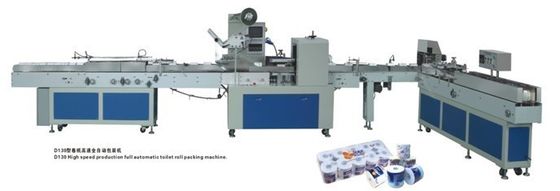

Empaquetadora completamente automática del rollo de retrete con el PLC y la pantalla táctil
Descripción
Dos lados que sellan la empaquetadora del rollo del papel higiénico con 80-120 rollos/minuto se utilizan para embalar el solo rollo del papel higiénico del rollo. La máquina es por completo automática y con el PLC y la pantalla táctil.
Especificación
|
Alcance del uso
|
Rollo del papel higiénico
|
|
Manera de la entrada
|
Automático lleno
|
|
Velocidad de diseño
|
30~150 rollos/mínimos.
|
30~180 rollos/mínimos.
|
30~200 rollos/mínimos.
|
|
Velocidad de la producción
|
30~120 rollos/mínimos.
|
30~150rolls/min.
|
30~180rolls/min.
|
|
Hora media para la transformación de la especificación
|
≤ 5min.
|
|
Cambie la película que embala
|
≤ 1min.
|
|
Diámetro del rollo del papel higiénico
|
Φ85 – 120m m (modificado para requisitos particulares)
|
|
Longitud del rollo del papel higiénico
|
L80 – L115mm (modificados para requisitos particulares)
|
|
Tolerancia de papel del diámetro del rollo
|
±5mm
|
|
Tolerancia de papel de la longitud de rollo
|
±3mm
|
|
Impresión de la gama de error de posición del diseño
|
Empaquetadora direction±3mm
|
|
Dimensión de la máquina (L×W×H)
|
4000×800×1480m m (dependa de la configuración)
|
|
Tenedor de empaquetado del carrete de película
|
Solo
|
Solo
|
Doble
|
|
Peso de la máquina
|
1000kg~1500 (dependa de la configuración)
|
|
Materiales de la película
|
BOPP. SPP. CPP
|
|
Espesor del film
|
0,015 – 0.03m m
|
|
Max Film Reel Diameter
|
≤Φ380mm
|
|
Diámetro del carrete de la base
|
Φ70 – 76m m
|
|
Max Film Reel Width
|
≤Φ430mm
|
|
AirConsumption comprimido
|
150 l/min.
|
|
Presión de sistema neumático
|
MPA 6
|
|
Fuente de alimentación
|
380V / 50HZ
|
|
Poder total
|
3~4KW (dependa de la configuración)
|
|
Variación del voltaje
|
el ±10%
|
|
Entrada de la entrada-salida (VDC)
|
24VDC
|
|
Salida de la entrada-salida (VDC)
|
24VDC
|
|
Componente principal del control de movimiento
Estándares de la configuración
|
TECO, DELTA, OMRON, WEINWIEW y MARCA FAMOSA NACIONAL HDNEST,
HRB, TR PLANEARY, HUYU, VTV, etc. (modificados para requisitos particulares)
|
|
Color y arte de la máquina
|
Metal plateado, capa de pintura
|
Funciones principales
1. Adopción de manera que embala envolviendo, doblando y sellando con la estructura compacta,
hace la mirada del paquete hermosa y el sello apretó.
2. controlado por la regulación stepless de la velocidad, la pantalla táctil y PLC, la exhibición en
el interfaz persona-máquina hace mantenimiento más simplemente.
3. aplicado con el transportador de alimentación de auto-arreglo, es conveniente conectar
transportador con la cadena de producción automática, ahorrando el coste laboral al máximo.
4. Ahorra mucho material de embalaje mediante la fotocélula que comprueba, servo que sigue,
y auto-parada de la película que alimenta sin el producto.
5. alta automatización, alta profesión, eficacia alta y menos problema.
6. Con la gama de tallas que embala ancha, los diversos tamaños que embalan pueden ser intercambiados rápidamente.
7. El rasgón fácil es hecho por neumático y el rollo que cortan maneras. Se aplica con stepless
motor de la velocidad y motor servo como el sistema de control.
Las piezas eléctricas califican
|
No
|
Nombre de parte
|
Marca
|
Observaciones
|
|
1
|
Panel de control principal
|
Soontrue
|
|
|
2
|
Inversor
|
Panasonic
|
1.5kw
|
|
3
|
Inversor
|
Panasonic
|
0.4kw
|
|
4
|
Retransmisión sólida
|
Shangai Chaocheng
|
|
|
5
|
Interruptor
|
FUJI
|
30A
|
|
6
|
Fotocélula
|
SUNX
|
|
|
7
|
Pantalla táctil
|
ALTA TECNOLOGÍA
|
|
|
8
|
Temporeros. regulador
|
OMRON
|
|
|
9
|
Motor
|
VTV
|
|
|
10
|
Transporte
|
NSK
|
|

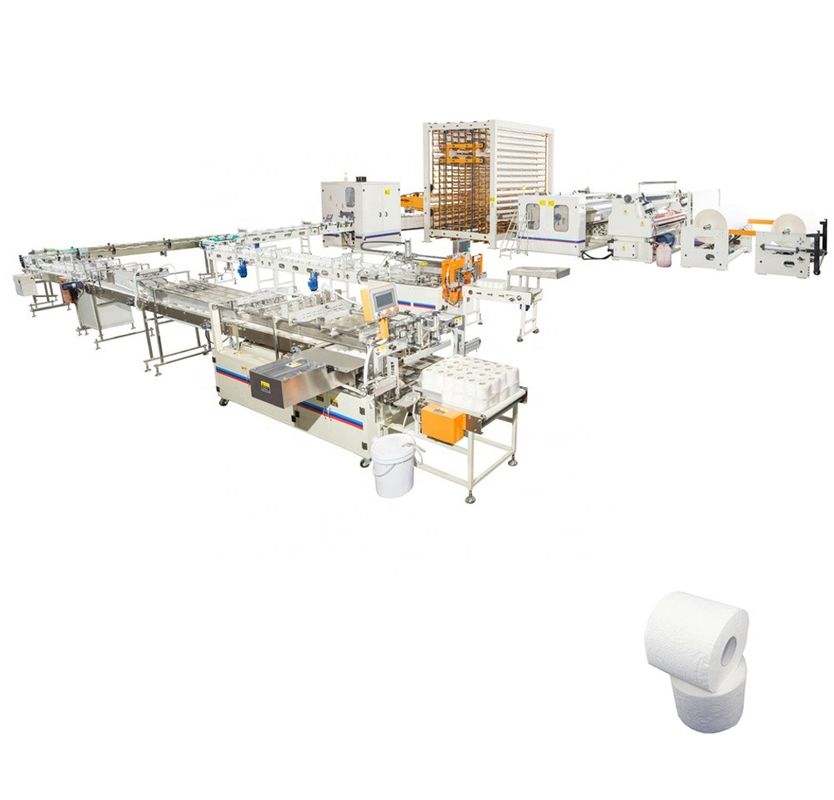

Cadena de producción del papel seda de precio bajo de la venta de la fábrica papel higiénico que hace la máquina en venta
Características:

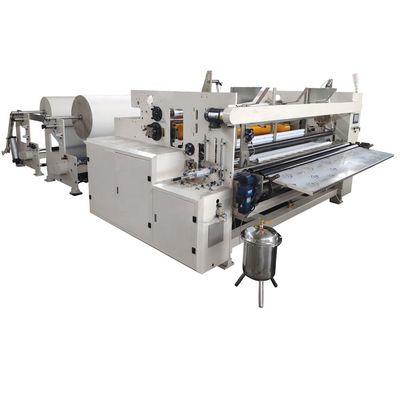

El papel higiénico de alta velocidad automático Maxi Roll Rewinding Machine está para el rollo del papel higiénico/el proceso maxi del rollo.
La máquina tiene unidad de alimentación de la base, puede hacer ambos con y sin base. Materia prima del rollo enorme después de grabar en relieve completa o grabación en relieve del borde, entonces perforación, corte del final y rociar el pegamento de la cola para hacer un registro. Entonces puede funcionamiento con la empaquetadora de la cortadora y convertirse en los productos finales. La máquina es controlada por PLC, gente lo actúa a través de la pantalla táctil, el proceso entero es automática, fácil actuar, bajar el coste del hombre. Y nuestra máquina puede especial-hecho según los clientes requisitos.
|
Modelo
|
1092B
|
1575B
|
1760B
|
2150B
|
2200B
|
2500B
|
2800B
|
|
Anchura máxima del rollo enorme
|
1350m m
|
1750m m
|
1880m m
|
2000m m
|
2150m m
|
2400m m
|
2750m m
|
|
Diámetro del rollo enorme del máximo
|
2-3 soportes (pls especificar cuando orden)
Peso de gramo de papel 13-16 g/m2
|
|
Situaciones del rollo enorme
|
Standardφ3” (76.2m m) (otros tamaños especificaron)
|
|
Ajuste de los datos
|
HMI
|
|
Regulador de programación
|
PLC, pantalla táctil
|
|
Actúe la velocidad
|
0-230m/min 15000-25000 rolls/8hours
|
|
Diámetro externo acabado del registro.
|
φ90-140mm
|
|
Diámetro interno acabado del registro.
|
φ38-76mm
|
|
Distancia de la perforación
|
100-150m m
|
|
Conducción mecánica
|
Conducción por la caja de engranajes de Stepless
|
|
Aire - sistema
|
Compresor de aire 3HP, presión mínima 5kg/cm2pa (proporcione por el usuario)
|
|
Conducción principal
|
Velocidad 7.5-15KW de regla 380V, 50HZ de la conversión de frecuencia
|
|
Unidad de grabación en relieve
|
Acero al caucho
|
|
Dimensiones
|
6x3x1.7 (altura de la anchura x de la longitud x); (m)
|
|
Peso
|
3T-4T (depende del modelo que usted tiene)
|
|
Opciones:
|
|
|
Rodillo el repujado
|
El sistema plano, solo, los sistemas dobles puede ser pedido
|
|
Unidad de la impresión en color
|
1-2 los colores pueden ser orden
|
|
Unidad de la laminación
|
Puede ser ordenado
|
|
Línea de Borde-grabación en relieve
|
El acero al acero actúa por neumático
|
Imágenes del detalle de la máquina:
Piezas de la laminación del color de Deco:
