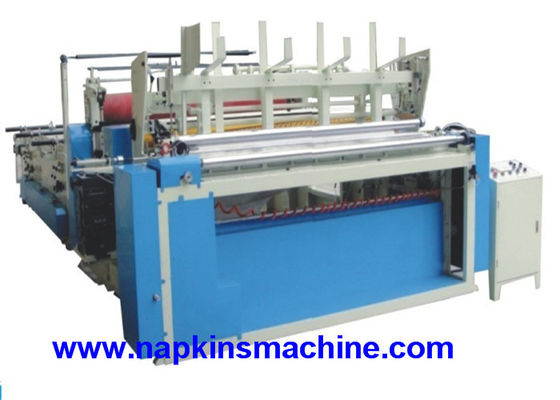

Máquina de alta velocidad de la fabricación de papel de papel higiénico, ajuste auto/pegado y aislamiento
Descripción
La perforación de grabación en relieve automática del papel de papel higiénico haciendo la máquina se ha integrado con la tecnología internacionalmente avanzada del PLC. Tiene ajuste variable de la velocidad y toca el sistema operativo del interfaz persona-máquina. Adopta la unidad nuevamente diseñada del aplicador del pegamento que hace el pegado de más uniforme. Puede añadir el sistema de impresión de tinta del agua de los colores 1-3 para imprimir el modelo fino diversificado, la marca que está con los caracteres de la impresión clara y brillante, de la impresión sobrepuesta exacta, de la velocidad y del funcionamiento estable.
Característica
1. La base automática que carga y que coloca, después de rebobinar un rollo del papel, tubo del papel será puesta en la posición y el comienzo predeterminados siguientes a rebobinar el rollo de papel.
2. Recorte automático, pegado y aislamiento: Tras completar el rollo de papel, automático corte la web, y el pegamento que rocía, y entonces el lacre automático, el rollo de papel entero es final
3. Cuando el registro acabado viene atar el sellador, el ajuste, la rociadura del pegamento y el lacre se pueden acabar al mismo tiempo.
4. con el acumulador de conducción independiente.
5. con la sierra de la banda, puede constituir una cadena de producción simple

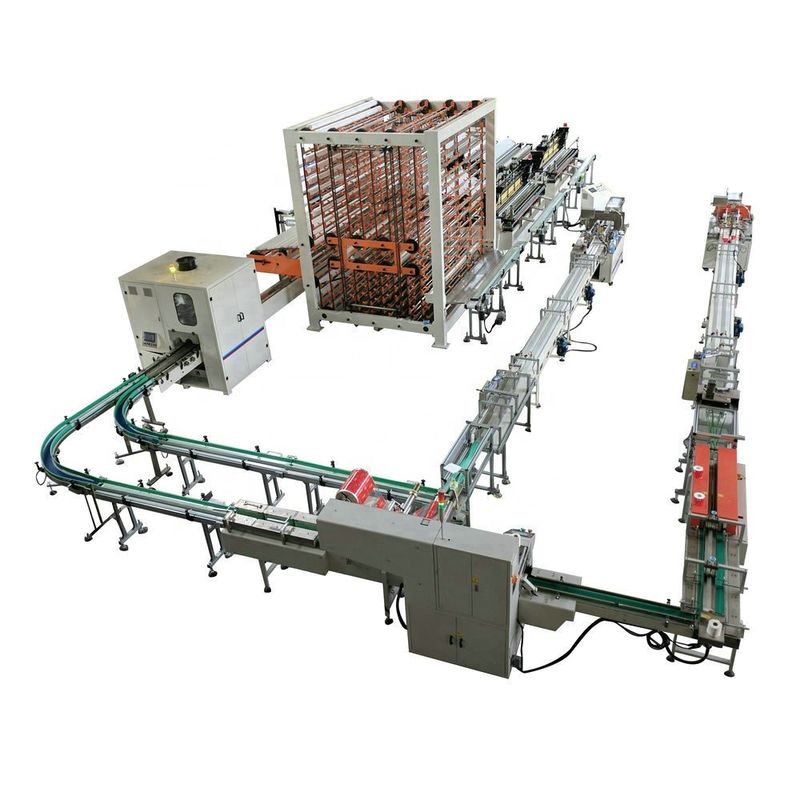

6. la cadena de producción automática completa DCY50104, esta cadena de producción se compone de rewinder, registra el acumulador, registro consideró el cortador
7. la unidad de grabación en relieve del borde, unidad de grabación en relieve, unidad de la laminación es orden de cliente, produce diversos modelos y tipos de papel higiénico, toalla de cocina
Parámetro
|
Tipo de la máquina
|
1092
|
1575
|
1760
|
2200
|
2500
|
2800
|
3000
|
3200
|
|
Anchura máxima del papel crudo
|
1300m m
|
1800m m
|
2000m m
|
2200m m
|
2500m m
|
2800m m
|
3000m m
|
3200m m
|
|
Diámetro externo del papel crudo
|
1200m m (el otro tamaño que se especificará)
|
|
Soporte de papel el desenrollar
|
1-3 capa (el Qty. de los rollos de papel crudos que se especificarán) (ser ordenado)
|
|
Diámetro interno de la base de papel cruda
|
3" (76.2m m) (el otro tamaño que se especificará)
|
|
Ajuste del parámetro
|
Interfaz de la operación de HMI/pantalla táctil
|
|
Control de programación
|
PLC
|
|
Frenado
|
Control de presión electrónico de /Air
|
|
Velocidad de la máquina
|
0-200m/min
|
|
Velocidad de funcionamiento
|
0-180m/min
|
|
Diámetro externo del producto final
|
90-135m m (el otro tamaño que se especificará)
|
|
Diámetro interno de la base del producto final
|
25-50m m
|
|
Control del Dia. Finished externo
|
/pneumatic electrónico
|
|
Perforación
|
4 pedazos de cuchillas suaves del yunque, tamaño son 108±2m m (el otro tamaño que se especificará)
|
|
Perforación de tamaño
|
Sea ajustable
|
|
Sistema neumático
|
El compresor de aire 3HP, con la presión mínima es 5kg/cm2pa (suministrado por el usuario)
|
|
Voltaje del control
|
VoltageDC24V estable
|
|
Estructura mecánica
|
Tipo de la placa de pared
|
|
Transmisión mecánica
|
Caja de cambios de Stepless
|
|
Método de la transmisión
|
Cadena de vínculo
|
|
Poder
|
regulación variable de la velocidad de la frecuencia 5.5-22kw
|
|
Control de la perforación
|
Neumático
|
|
Función adicional (ser ordenado)
|
|
Grabación en relieve
|
Sola grabación en relieve, grabación en relieve doble, de acero a la grabación en relieve de acero, grabación en relieve neumática
|
|
Borde – grabando en relieve
|
Dispositivo de grabación en relieve del borde neumático especial
|
|
Pegado
|
Toalla de cocina: pegado de punto a punto/punto a echar a un lado pegando
|
|
Sistema de pegado decorativo
|
El modelo está según el diseño de grabación en relieve
|
Equipo opcional:
1. Dos unidades de grabación en relieve se pueden equipar del soporte de colocación del papel 3.
2. La unidad eléctrica adopta la marca famosa de China, llamó la unidad eléctrica de “Zheng DA”. Esta máquina también equipar de PLC, tiene la estructura razonable y operación fácil.
3. El Axletree adopta la marca famosa de China, llamada axletree del compartimiento de la ha er.
El nombre del recambio de la máquina:
1. Utilice el proceso, la anti-presión y capaz de la transición del daño del árbol de acero.
2. La unidad eléctrica adopta la marca famosa de China, llamó la unidad eléctrica de “Zheng DA”. Esta máquina también equipar de PLC, tiene la estructura razonable y operación fácil.
3. El Axletree adopta la marca famosa de China, llamada axletree del compartimiento de la ha er.
Las piezas eléctricas y otras piezas califican
|
NO
|
Nombre
|
Marca
|
Lugar original
|
|
1
|
El panel de la frecuencia
|
Siemens
|
Alemania
|
|
2
|
Motor
|
Siemens
|
Alemania
|
|
3
|
Piezas neumáticas
|
Schneider
|
Alemania
|
|
4
|
Transporte del cuchillo
|
NSK
|
Japón
|
|
5
|
Acero
|
SKD
|
Japón
|
|
6
|
Pantalla táctil
|
Delta
|
Taiwán
|
Cadena de producción del papel seda de precio bajo de la venta de la fábrica papel higiénico que hace la máquina en venta
Características:
El papel higiénico de alta velocidad automático Maxi Roll Rewinding Machine está para el rollo del papel higiénico/el proceso maxi del rollo.
La máquina tiene unidad de alimentación de la base, puede hacer ambos con y sin base. Materia prima del rollo enorme después de grabar en relieve completa o grabación en relieve del borde, entonces perforación, corte del final y rociar el pegamento de la cola para hacer un registro. Entonces puede funcionamiento con la empaquetadora de la cortadora y convertirse en los productos finales. La máquina es controlada por PLC, gente lo actúa a través de la pantalla táctil, el proceso entero es automática, fácil actuar, bajar el coste del hombre. Y nuestra máquina puede especial-hecho según los clientes requisitos.
|
Modelo
|
1092B
|
1575B
|
1760B
|
2150B
|
2200B
|
2500B
|
2800B
|
|
Anchura máxima del rollo enorme
|
1350m m
|
1750m m
|
1880m m
|
2000m m
|
2150m m
|
2400m m
|
2750m m
|
|
Diámetro del rollo enorme del máximo
|
2-3 soportes (pls especificar cuando orden)
Peso de gramo de papel 13-16 g/m2
|
|
Situaciones del rollo enorme
|
Standardφ3” (76.2m m) (otros tamaños especificaron)
|
|
Ajuste de los datos
|
HMI
|
|
Regulador de programación
|
PLC, pantalla táctil
|
|
Actúe la velocidad
|
0-230m/min 15000-25000 rolls/8hours
|
|
Diámetro externo acabado del registro.
|
φ90-140mm
|
|
Diámetro interno acabado del registro.
|
φ38-76mm
|
|
Distancia de la perforación
|
100-150m m
|
|
Conducción mecánica
|
Conducción por la caja de engranajes de Stepless
|
|
Aire - sistema
|
Compresor de aire 3HP, presión mínima 5kg/cm2pa (proporcione por el usuario)
|
|
Conducción principal
|
Velocidad 7.5-15KW de regla 380V, 50HZ de la conversión de frecuencia
|
|
Unidad de grabación en relieve
|
Acero al caucho
|
|
Dimensiones
|
6x3x1.7 (altura de la anchura x de la longitud x); (m)
|
|
Peso
|
3T-4T (depende del modelo que usted tiene)
|
|
Opciones:
|
|
|
Rodillo el repujado
|
El sistema plano, solo, los sistemas dobles puede ser pedido
|
|
Unidad de la impresión en color
|
1-2 los colores pueden ser orden
|
|
Unidad de la laminación
|
Puede ser ordenado
|
|
Línea de Borde-grabación en relieve
|
El acero al acero actúa por neumático
|

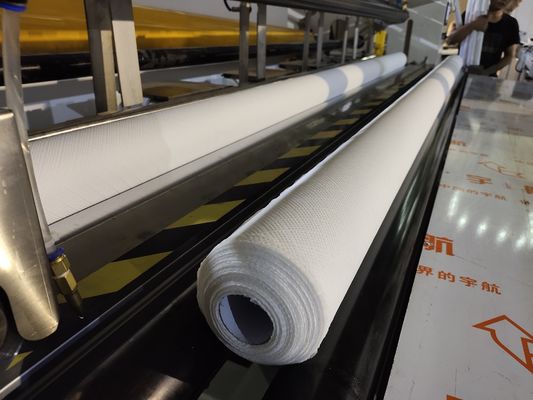

Imágenes del detalle de la máquina:
Piezas de la laminación del color de Deco:
