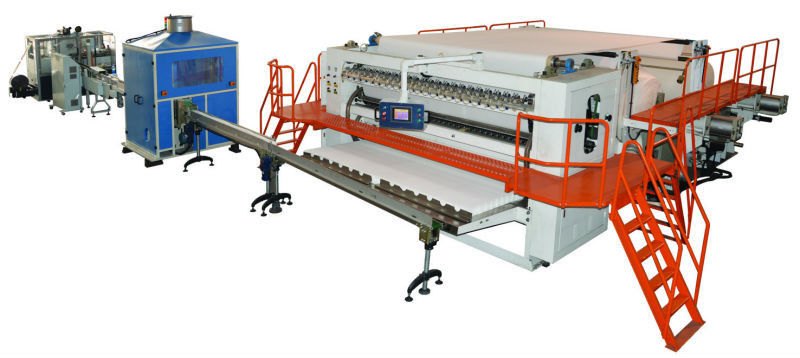

Hojas de la máquina 4800 del tejido facial/tejido de alta velocidad de Min For Cube Box Facial
Descripción
La máquina del tejido facial de la alta capacidad para el tejido facial de la caja del cubo se diseña para producir el tejido facial con el plegamiento de alta velocidad, agradable y la operación fácil. Contará
papel automáticamente y salida en orden. Y adoptando el cuchillo de torneado del tornillo para cortar y para limpiar la absorción con la aspiradora
para doblar y el inversor de la frecuencia para ajustar velocidad para rodar y para fijar diversa tensión del papel crudo, adopta
control avanzado del programa de computadora del PLC, con la entrada de datos del interfaz persona-máquina. Tiene amplia gama de la anchura de la producción para la selección.
Especificación
| Tamaño del papel acabado |
200×200±2m m (el otro tamaño puede ser especificado) |
| Diámetro de rollos enormes |
≤Φ1200 (el otro tamaño puede ser especificado) |
| Diámetro interno de la base de papel de rollos enormes |
76.2m m (el otro tamaño puede ser especificado) |
| Velocidad |
60-80M/Min |
| Regulador |
Eléctrico-magnético ajuste |
| Equipos de grabación en relieve |
Acero al acero |
| Condición de Enbossing |
Rodillo del paño de las lanas, rodillo de las lanas, rodillo de goma y rodillo de acero |
| Repujado rodante lateral |
Acero al regulador de acero, autónomo |
| Rajar el sistema |
Punto-corte neumático del modo |
| sistema del vacío |
7.5KW |
| Presión de sistema neumático |
> 4kg/cm2 (proporcionado por los clientes) |
Especificación principal
-
Velocidad: 4800sheets/min
-
Tipo plegable: Interfold
-
Grabación en relieve del borde
-
Delta del convertidor de frecuencia
-
Motor: Siemens
-
Piezas neumáticas AIRTAC
-
placa del tablero de la pared del grueso de 20m m para el soporte trasero
-
placa del tablero de la pared del grueso de 40m m para la unidad de grabación en relieve
-
placa del tablero de la pared del grueso de 30m m para las piezas plegables del cilindro
-
Interruptor fotoeléctrico Omron (de ojo mágico)
Las piezas eléctricas y otras piezas califican
| NO |
Nombre |
Marca |
Lugar original |
| 1 |
Motor |
Siemens |
China |
| 2 |
Piezas neumáticas |
Omron |
Alemania |
| 3 |
Bomba de vacío |
Longtech |
Taiwai |
| 3 |
Convertidor de frecuencia |
Delta |
Taiwai |
la máquina del tejido facial del Caja-dibujo es cortar una buena placa del papel doblada en el tipo del proceso “V” de papel
equipo de proceso, maquinaria y mano mecánica usando principio plegable al vacío.
1. Fila del sub-pedazo de la cuenta automática de la salida;
2. Cuchillos del esquileo del tornillo, plegamiento del vacío;
3. La velocidad variable que desenrolla, se puede adaptar para basar llano de la tensión;
4. Controlado por la programación informática del PLC, neumática, en el papel, fácil actuar;
5. Motor de la conversión de frecuencia para ahorrar energía;
6. La anchura del producto se puede ajustar para facilitar el comercializar;
7. El papel favorable, dispositivo de balanceo de papel del borde del modelo, el modelo es demanda clara, flexible y de mercado. (Modelo seleccionado por las huéspedes)
Descripción de producto
Producto de alta calidad del papel de máquina del tejido facial que hace la maquinaria
Características:

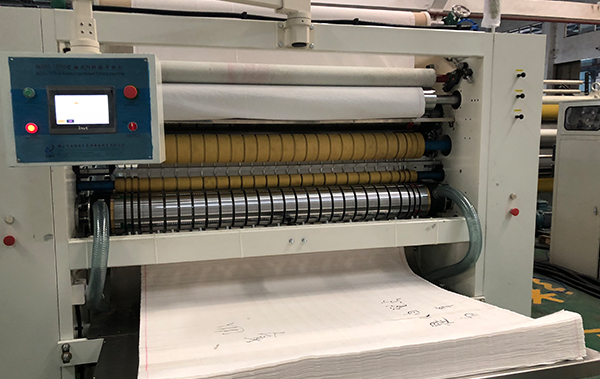

Tejido facial que hace flujo de funcionamiento de la máquina: Los rollos enormes que se han rajado en la anchura deseada son cortados por los cilindros que rajan, y después interfolded en las hojas rectangulares interoverlapped del tejido facial.
Esta máquina adopta la impulsión independiente del motor servo, y functings de marcado automáticos automáticos del control de tensión de papel. Él featurse del plegamiento de alta velocidad, agradable y de la operación fácil.
acero del orden 1.Can a los rollos de grabación en relieve de goma, separados neumáticamente.
estante 2.Wallboard y estabilidad de funcionamiento de la máquina y extremadamente bueno y rápido.

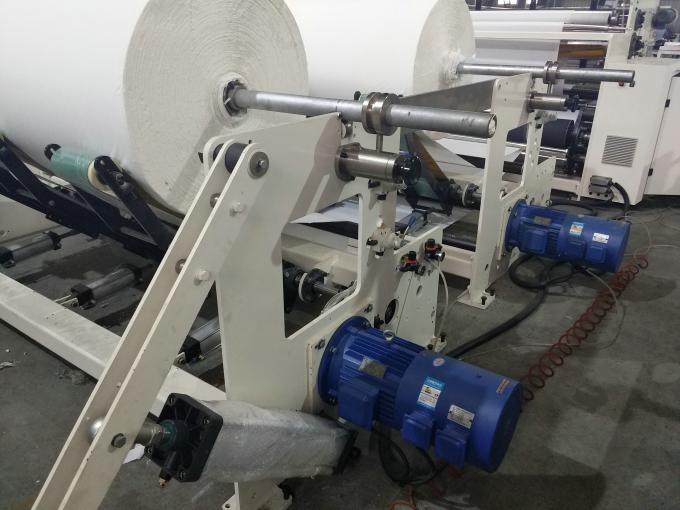

cargamento del rollo enorme 3.Pneumatic, papel neumático que conduce, additionstment stepless de la velocidad, y control de tensión de la web.
4.Equipped con el tipo bomba de las raíces de vacío para el funcionamiento estable de la máquina.
diversa anchura de los productos 5.Make como requisito.
6.Equipped con la unidad de grabación en relieve del borde para guardar el plise junto.
la máquina 7.The parará cuando el papel roto. Evita la basura causada por ningún papel o el papel roto.
la web 8.The se puede roscar en la máquina por los dos botones de la sacudida, es más seguro y más fácil roscar la web.
1. Especificación de la máquina del plegamiento del tejido facial:
|
Modelo de máquina
|
SYM-190/6L (el otro tamaño que se especificará)
|
|
Los productos finales revelaron tamaño
|
95x (120-210) x2mm
|
|
Tamaño plegable de los productos
|
190x (120-210) x2mm
|
|
Anchura de la materia prima
|
1260m m
|
|
Diámetro de la materia prima
|
1200m m
|
|
Diámetro de base de materia prima
|
76.2m m
|
|
Capacidad de salida (8 horas)
|
2000-3000kg
|
|
Unidad de grabación en relieve
|
Acero al caucho
|
|
Grabación en relieve del borde
|
Acero al borde de acero que graba en relieve, regulación neumática independiente
|
|
Rajar la unidad
|
El rajar neumático
|
|
Poder servo principal de Moter
|
5.5kw
|
|
Desenrolle el poder del motor de la frecuencia
|
1.5kw (2 unidades)
|
|
Sistema del vacío
|
bomba de vacío de 18,5 kilovatios (ventilador de las raíces de Taiwán)
|
|
Sistema neumático
|
Compresor de aire 3HP, presión mínima 5kg/cm2PA (proveedor del usuario)
|
|
Sistema de conducción
|
Correa dentada
|
|
Dimensión
|
5870x2800x2207m m
|
|
Peso
|
Cerca de 5 toneladas
|
2. Especificación de la cortadora de la sierra del registro del monocanal:
|
Designación
|
Valores de parámetro
|
|
La longitud del ningunos cortó el tejido facial
|
mínimo 500m m
|
|
La altura del tejido
|
30~130m m
|
|
Velocidad de la máquina
|
20~150cut/min
|
|
Velocidad de funcionamiento
|
20~120cut/min
|
|
Diamete externo de la cuchilla redonda
|
Φ610mm
|
|
Velocidad superior de papel del cuchillo circular que corta
|
980R/min
|
|
Especificación de los productos finales
|
70~300m m
|
|
Anchura de papel
|
70~110m m
|
|
Longitud de corte
|
70~300m m
|
|
Longitud de sobra
|
20~65m m
|
|
Poder
|
11KW
|
|
Fuente de alimentación
|
380V 50Hz
|
|
Fuente de aire
|
0.5~0.8MPa
|
|
Tamaño de la máquina
|
4600*1700*2500m m
|
|
Peso de la máquina
|
2300~2600kg
|
|
Freno
|
Ajuste del parámetro (auto/manual)
|
|
Escalonamiento afilando el cuchillo
|
Ajuste del parámetro (auto)
|
|
Cuchillo afilador neumático
|
Ajuste del parámetro (auto/manual)
|
|
Aire del soplo
|
sin
|
|
El interruptor de presión total
|
Valor (no)
|
|
Interfaz persona-ordenador
|
DELTA
|
|
Cambiador de frecuencia
|
|
|
Impulsión serva
|
DELTA
|
3. Especificación de la empaquetadora del tejido facial:
1. Adoptando manera que embala envolviendo, doblando y sellando con la estructura compacta, hace la mirada del paquete hermosa y el sello apretó.
2. controlado por la regulación stepless de la velocidad, la pantalla táctil y el PLC, la exhibición en el interfaz persona-máquina hace mantenimiento más simplemente.
3. aplicado con el transportador de alimentación de auto-arreglo, es conveniente conectar el transportador con la cadena de producción automática, ahorrando el coste laboral con el máximo.
4. Ahorra mucho material de embalaje mediante la comprobación de la fotocélula, el servo que sigue, y la auto-parada de la película que alimenta sin el producto.
5. alta automatización, alta profesión, eficacia alta y menos problema.
6. Con la gama de tallas que embala ancha, los diversos tamaños que embalan pueden ser intercambiados rápidamente.
|
Tamaños del tejido:
|
L: 150-400m m W: 150-200m m H: 35-150m m
|
|
Velocidad que embala:
|
40-70 bolsos/minuto
|
|
Suministro de aire:
|
0.5-0.8MPa
|
|
Peso de la máquina:
|
3300kg
|
|
Dimensiones externas (LxWxH):
|
5885x3560x1925 (milímetro)
|
|
Poder de calefacción:
|
3.6kw
|
|
Poder del motor:
|
3.6kw
|
|
Tamaño que embala:
|
≤230x190x100 (milímetro)
|
|
Ruido de trabajo:
|
≤78dB
|
|
Película que embala:
|
CPP
|
|
Tipo de la fuente de alimentación:
|
380V, 50Hz
|
4.Specifications bolsos de la empaquetadora multi de dos de los mercados semi automáticos:
|
Tamaño que embala
|
≤500x300x110mm (LxWxH)
|
|
≥220x120x90mm (LxWxH)
|
|
Velocidad que embala
|
10-20 bolso/minuto
|
|
Presión de gas
|
0.5mpa-0.8mpa
|
|
Voltaje y frecuencia
|
380V, 50Hz, 3Phase
|
|
Poder total
|
0.8kw
|
|
Peso
|
1000kg
|
|
Dimensión total
|
4900x1650x1280m m
|
|
Bolso del papel seda (una fila/dos filas)
|
Bolso del papel seda (una fila/dos filas)
|

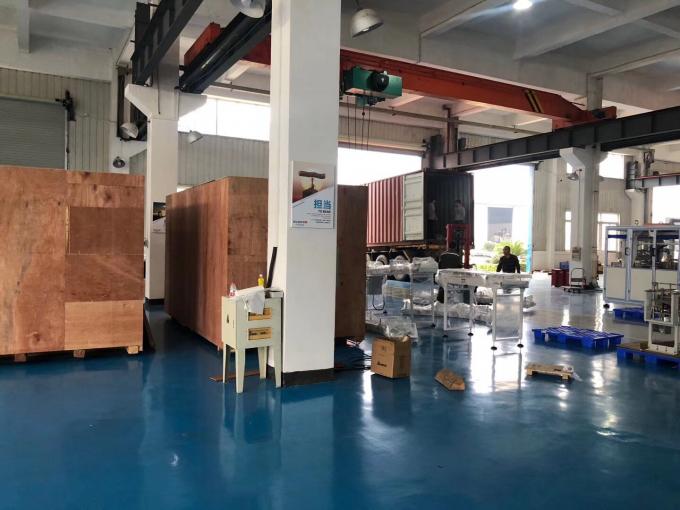

Embalaje y entrega

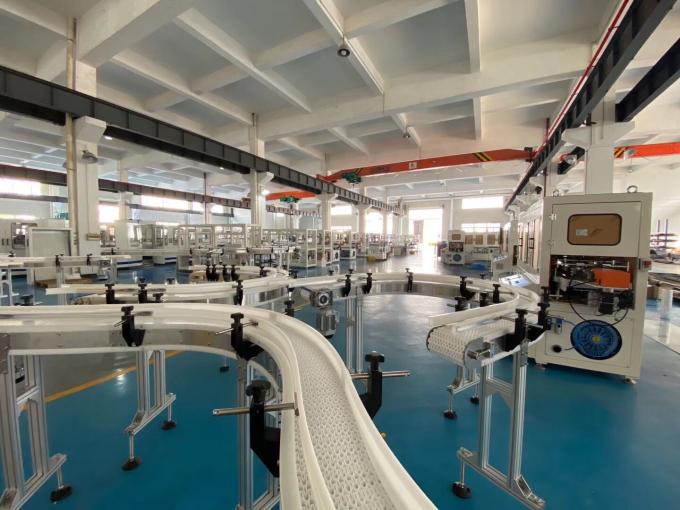

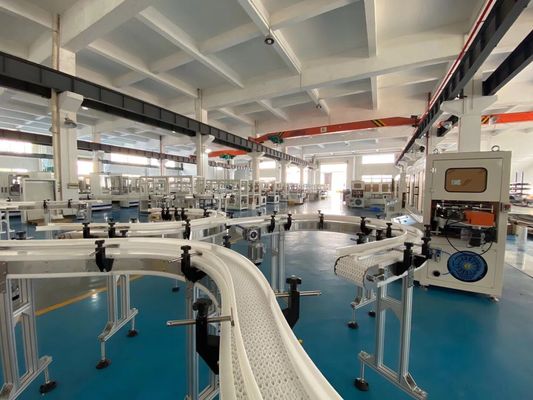

Nuestra compañía
