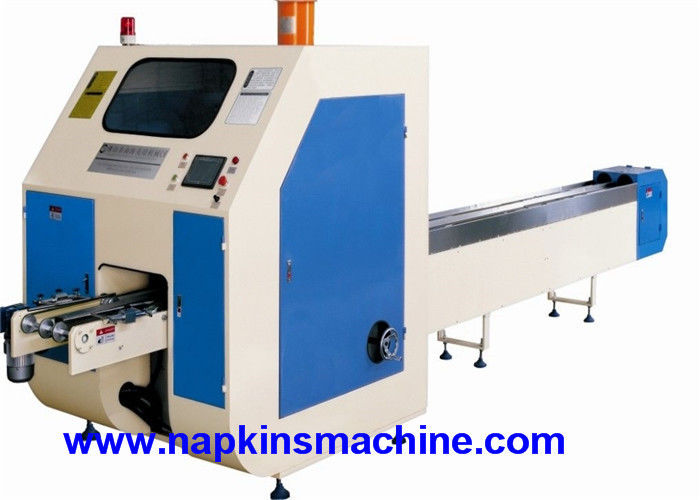

Cortadora del registro del rollo del papel higiénico de la alta precisión, control de programa del PLC
Descripción
La cortadora del papel seda de la cortadora del registro del rollo de retrete se utiliza para el corte del rollo de retrete. Equipó del control del persona-a-ordenador de la pantalla táctil, parámetro de la producción, problema de la producción puede ser mostrada en la pantalla
Especificación
|
Longitud rodada de la base
|
1092-3500
Diferente en la longitud rodada de la base, diferente en precio de la máquina.
|
|

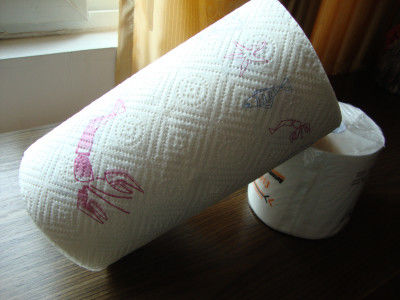

Diámetro de los productos finales
|
110±5m m (otros tamaños a partir 90-150m m pueden ser pedidos)
|
|
Longitud que corta horizontal
|
Cambiable, servocontrol, tolerancia ±1mm
|
|
Velocidad de la máquina
|
(100-150 cortes/minuto, 2 rollos/corte)
|
|
Velocidad de operación
|
(120cuts/min, 2 rollos/corte)
|
|
Modelo de la función
|
rotación de la cuchilla redonda y el marchar de papel continuo del rollo
|
|
Conducción de control
|
Conducción del motor servo
|
|
Pulido del cuchillo
|
La muela abrasiva neumática, tiempo se puede controlar en el panel.
|
|
Diámetro externo de la cuchilla redonda
|
610m m
|
|
Fijación de la herramienta con abrazadera
|
Cambiable (el diámetro externo de la base acabada se puede señalar.)
|
|
Especificación de los productos finales:
|
Diámetro externo rodado de la base
|
90mm-150m m
|
|
Longitud de corte
|
50mm-300m m
|
|
Longitud de sobra
|
25mm-50m m
|
|
Poder
|
7.5KW
|
|
Tamaño de la máquina
|
LXWXH (M) = (7-9) M DE X 2 X 1,8
|
|
Peso de equipo
|
3T
|
Característica
1. velocidad: Hasta 75 cortes/minuto
2. anchura de papel: 1800m m para el otro tamaño designan por favor
3. diámetro del registro: 140mm-400m m
4. cuchilla: 1000m m
5 . Entrada: solo carril, canales de acero inoxidables de la entrada ajustable;
6. 2 sistemas de abrazaderas que se suministrarán la sierra para los diámetros requeridos por el cliente, las abrazaderas adicionales para otros diámetros van a ser cargados en el coste.
7. cuchilla automática que afila el sistema.
8. sistema de lubricación-enfriamiento de la cuchilla automática.
9. sistema de la abrazadera del control automático.
10. sistema de impulsión del servo para cualquier longitud que corta deseada dentro de la gama de 90m m 200m m.
11 ajuste del botón en la altura de la cuchilla;
12. Freno del plato del aire
13. El guardar: Excepto la entrada, la sierra se incluye con los marcos pesados, con 2 puertas en cada lado, con interruptor de seguridad en cada puerta.
14. Control del PLC de MITSUBISHI.
15. El panel de la operación de la pantalla táctil de MITSUBISHI;
16. Poder instalado: 15 KILOVATIOS;
17. Voltaje: 380V/50HZ, fase 3;
Cadena de producción del papel seda de precio bajo de la venta de la fábrica papel higiénico que hace la máquina en venta
Características:
El papel higiénico de alta velocidad automático Maxi Roll Rewinding Machine está para el rollo del papel higiénico/el proceso maxi del rollo.
La máquina tiene unidad de alimentación de la base, puede hacer ambos con y sin base. Materia prima del rollo enorme después de grabar en relieve completa o grabación en relieve del borde, entonces perforación, corte del final y rociar el pegamento de la cola para hacer un registro. Entonces puede funcionamiento con la empaquetadora de la cortadora y convertirse en los productos finales. La máquina es controlada por PLC, gente lo actúa a través de la pantalla táctil, el proceso entero es automática, fácil actuar, bajar el coste del hombre. Y nuestra máquina puede especial-hecho según los clientes requisitos.
|
Modelo
|
1092B
|
1575B
|
1760B
|
2150B
|
2200B
|
2500B
|
2800B
|
|
Anchura máxima del rollo enorme
|
1350m m
|
1750m m
|
1880m m
|
2000m m
|
2150m m
|
2400m m
|
2750m m
|
|
Diámetro máximo del rollo enorme
|
2-3 soportes (pls especificar cuando orden)
Peso de gramo de papel 13-16 g/m2
|
|
Situaciones del rollo enorme
|
Standardφ3” (76.2m m) (otros tamaños especificaron)
|
|
Ajuste de los datos
|
HMI
|
|
Regulador de programación
|
PLC, pantalla táctil
|
|
Actúe la velocidad
|
0-230m/min 15000-25000 rolls/8hours
|
|
Diámetro externo acabado del registro.
|
φ90-140mm
|
|
Diámetro interno acabado del registro.
|
φ38-76mm
|
|
Distancia de la perforación
|
100-150m m
|
|
Conducción mecánica
|
Conducción por la caja de engranajes de Stepless
|
|
Aire - sistema
|
Compresor de aire 3HP, presión mínima 5kg/cm2pa (proporcione por el usuario)
|
|
Conducción principal
|
Velocidad 7.5-15KW de regla 380V, 50HZ de la conversión de frecuencia
|
|
Unidad de grabación en relieve
|
Acero al caucho
|
|
Dimensiones
|
6x3x1.7 (altura de la anchura x de la longitud x); (m)
|
|
Peso
|
3T-4T (depende del modelo que usted tiene)
|
|
Opciones:
|
|
|
Rodillo el repujado
|
El sistema plano, solo, los sistemas dobles puede ser pedido
|
|
Unidad de la impresión en color
|
1-2 los colores pueden ser orden
|
|
Unidad de la laminación
|
Puede ser ordenado
|
|
Línea de Borde-grabación en relieve
|
El acero al acero actúa por neumático
|
Imágenes del detalle de la máquina:
Piezas de la laminación del color de Deco:
