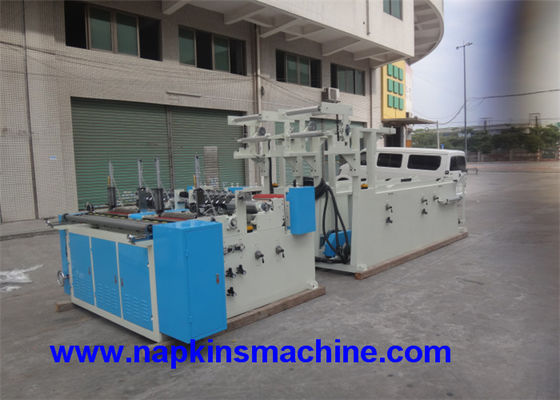

Máquina que raja de papel de la bobina superficial de rollo de jumbo de la toalla de mano para la fabricación de papel de la servilleta
Descripción
La máquina que raja de la toalla del rollo de la mano para la anchura 2200m m cruda maxi del rollo del padre es perforar y cortar el papel crudo en diversos tamaños según pedido.

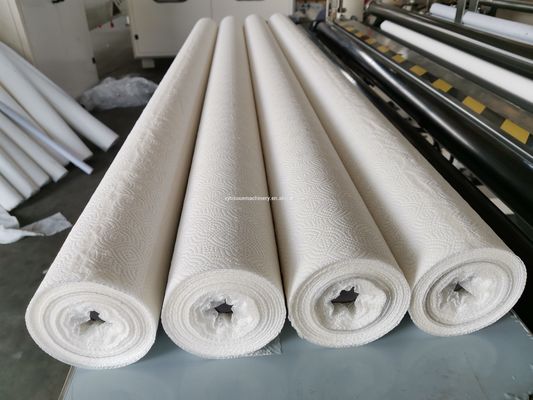

El producto final está aseado, en buen orden y con la tensión de la igualdad.
Tiene la característica de la operación compacta de la estructura, fácil y estable, menos consumo de electricidad y cubre una pequeña área del ² de 8,4 m. La velocidad más alta de la producción es 120-160m/min.
Este equipo es ajustable resolver el producto final pedido. Este modelo es el equipo ideal para la fábrica de la fabricación de papel y la fábrica de proceso de papel. Este equipo puede procesar el papel crudo del 1.75m (tipo 75B) en anchura. Hay dos tipos de este modelo:
A) es tipo ordinario, él utilizó una unidad grabada en relieve para el papel de 2 capas,
B) otro es tipo del punto-por-punto, él utilizó unidades grabadas en relieve respectally para cada uno.
Esta máquina es consistir en el soporte de la materia prima, unidad transportadora de papel, unidad de grabación en relieve, perforando la unidad, unidad del balanceo, control de la electricidad y cortando el sistema.
Especificación
|
Modelo
|
1092
|
1575
|
1760
|
2200
|
2500
|
2800
|
3000
|
3200
|
|
Max Width del papel crudo
|
1300m m
|
1800m m
|
2000m m
|
2200m m
|
2500, milímetro
|
2800m m
|
3000m m
|
3200m m
|
|
Diámetro externo del papel crudo
|
1200m m (el otro tamaño que se especificará)
|
|
soporte el desenrollar
|
1-3 soportes (el Qty. de los rollos de papel crudos que se especificarán) (ser ordenado)
|
|
Diámetro interno de la base de papel cruda
|
3 pulgadas
(76,2) (el otro orden de la necesidad del tamaño)
|
|
Ajuste de los datos
|
Interfaz persona-máquina (el cribador conmovedor es opcional.)
|
|
Regulador de programación
|
PLC
|
|
Frenado
|
Electrónico/neumático
|
|
Velocidad de la máquina
|
hora 0-200m/per
|
|
Velocidad de funcionamiento
|
hora 0-180m/per
|
|
Diámetro externo del producto final
|
90-135 milímetros (el otro tamaño que se especificará)
|
|
Diámetro de la base del producto final
|
los 25-50m
los 25-50m
|
|
Dia. Control del producto final
|
Electrónico/neumático
|
|
perforación
|
4 pedazos de cuchillos suaves circulares, la distancia son 108±2m m (el otro tamaño que se especificará)
|
|
Perforación de distancia
|
Ajustable
|
|
Sistema neumático
|
Compresor de aire, presión mínima 5kg/cm2pa (ofrecida por los clientes)
|
|
Voltaje del control
|
poder regulado DC24V (para su referencia, necesite la orden)
|
|
Estructura principal de la máquina
|
Tipo del tablón
|
|
Transmisión de la unidad central
|
Caja de cambios de Stepless
|
|
Modo de movimiento
|
Correa síncrona
|
|
Transmisión principal
|
conversión que ajusta 5.5-22kw
|
|
Función opcional
|
|
Perforación
cuchillo
|
4 cuchillos: la distancia es 90-140m m
|
|
2 cuchillos: la distancia es 200-350m m
|
|
1 cuchillo: la distancia is200-500mm
|
|
Perforación
control
|
Neumático
|
|
Repujado
|
Sola grabación en relieve, grabación en relieve doble, de acero a la grabación en relieve de acero, grabación en relieve neumática (ser ordenado)
|
|
Repujado rodante lateral
|
Neumático independiente
|
|
Pegado y el laminar
|
toallas de papel de la cocina: Pegando la forma de punto a punto o punto a la superficie entera del papel
|
|
Rollo del tejido del pegamento del color
|
Funciones y características
1. Adoptando con tecnología programada avanzada del PLC, y el ajuste variable de la velocidad, cada dispositivo con diversa función se puede actuar independientemente.
2. Cargando y localizando corazones por el manual (ningún tubo de acero del cambio de la necesidad), que puede ahorrar tiempo y el trabajo. El dispositivo localizado base especial puede ahorrar el área de la tienda de base para los clientes. La máquina puede comenzar a enrollar otra vez después de acabar el enrrollamiento.
3. El dispositivo de ajuste neumático ajusta la tirantez y la tensión del producto final, guardando el diámetro del producto final lo mismo. La tensión se puede ajustar aleatoriamente.
Dispositivo de grabación en relieve de punto a punto: el papel tiene grabación en relieve más clara y mejor con el peso ligero. El acero a la unidad de grabación en relieve de acero se puede equipar según la necesidad de clientes.
4. Tipo horizontal soportes el desenrollar: la correa ancha neumática para alimentar el papel, cada rollo enorme tiene el ajustador de tensión independiente y dispositivo de ajuste izquierda-derecha. Adopta botón que activa delantero y trasero para dirigir el papel, con la operación fácil y segura.
Cadena de producción del papel seda de precio bajo de la venta de la fábrica papel higiénico que hace la máquina en venta
Características:
El papel higiénico de alta velocidad automático Maxi Roll Rewinding Machine está para el rollo del papel higiénico/el proceso maxi del rollo.
La máquina tiene unidad de alimentación de la base, puede hacer ambos con y sin base. Materia prima del rollo enorme después de grabar en relieve completa o grabación en relieve del borde, entonces perforación, corte del final y rociar el pegamento de la cola para hacer un registro. Entonces puede funcionamiento con la empaquetadora de la cortadora y convertirse en los productos finales. La máquina es controlada por PLC, gente lo actúa a través de la pantalla táctil, el proceso entero es automática, fácil actuar, bajar el coste del hombre. Y nuestra máquina puede especial-hecho según los clientes requisitos.
|
Modelo
|
1092B
|
1575B
|
1760B
|
2150B
|
2200B
|
2500B
|
2800B
|
|
Anchura máxima del rollo enorme
|
1350m m
|
1750m m
|
1880m m
|
2000m m
|
2150m m
|
2400m m
|
2750m m
|
|
Diámetro máximo del rollo enorme
|
2-3 soportes (pls especificar cuando orden)
Peso de gramo de papel 13-16 g/m2
|
|
Situaciones del rollo enorme
|
Standardφ3” (76.2m m) (otros tamaños especificaron)
|
|
Ajuste de los datos
|
HMI
|
|
Regulador de programación
|
PLC, pantalla táctil
|
|
Actúe la velocidad
|
0-230m/min 15000-25000 rolls/8hours
|
|
Diámetro externo acabado del registro.
|
φ90-140mm
|
|
Diámetro interno acabado del registro.
|
φ38-76mm
|
|
Distancia de la perforación
|
100-150m m
|
|
Conducción mecánica
|
Conducción por la caja de engranajes de Stepless
|
|
Aire - sistema
|
Compresor de aire 3HP, presión mínima 5kg/cm2pa (proporcione por el usuario)
|
|
Conducción principal
|
Velocidad 7.5-15KW de regla 380V, 50HZ de la conversión de frecuencia
|
|
Unidad de grabación en relieve
|
Acero al caucho
|
|
Dimensiones
|
6x3x1.7 (altura de la anchura x de la longitud x); (m)
|
|
Peso
|
3T-4T (depende del modelo que usted tiene)
|
|
Opciones:
|
|
|
Rodillo el repujado
|
El sistema plano, solo, los sistemas dobles puede ser pedido
|
|
Unidad de la impresión en color
|
1-2 los colores pueden ser orden
|
|
Unidad de la laminación
|
Puede ser ordenado
|
|
Línea de Borde-grabación en relieve
|
El acero al acero actúa por neumático
|

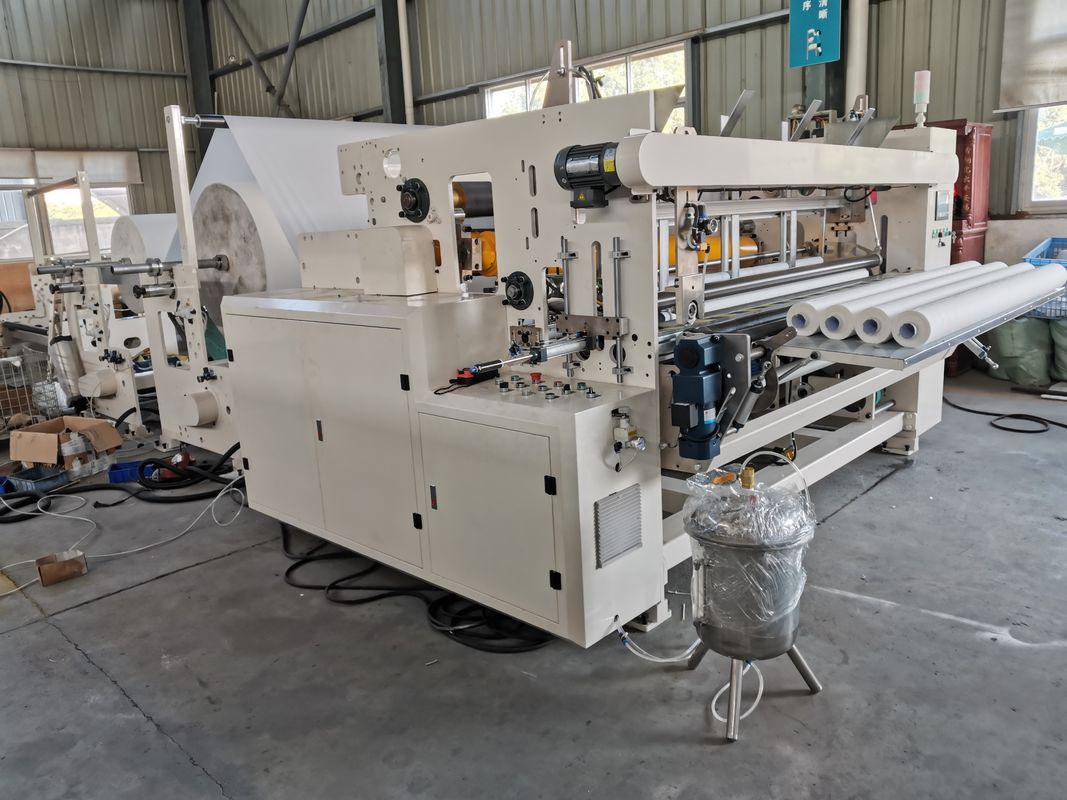

Imágenes del detalle de la máquina:
Piezas de la laminación del color de Deco:
