Bolso suave que embala la cadena de producción del tejido facial con la cortadora del tejido
Descripción

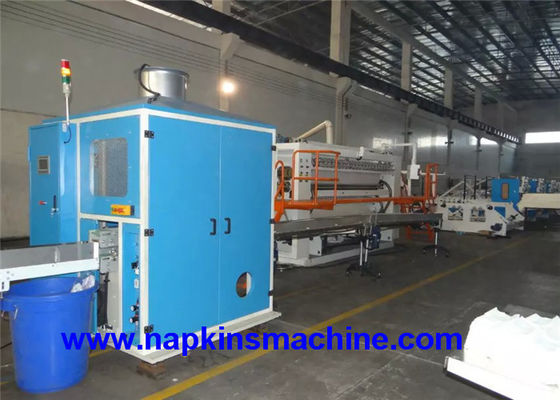

El bolso suave que embala la cadena de producción del tejido facial con la cortadora del tejido está con las funciones de la grabación en relieve, de rajar, de doblar, de la cuenta, y de la división, auto-tomando, auto-transportando, embalaje auto en uno, que el proceso de producción entero fullfiled automáticamente. esta cadena de producción tiene las ventajas de la operación simple, alta eficacia de la producción, y guardando el constante de los productos finales, con la producción completamente automática, la cantidad de trabajo de la producción puede ser reducir, así que ahorrar la producción y el coste de manejo grandemente.
Es consiste en las TRES piezas siguientes:
1. máquina facial de alta velocidad automática del plegamiento del papel seda
2. Sola cortadora automática de la sierra del registro del carril
3. empaquetadora facial automática del papel seda
Convierte el rollo enorme en el papel seda facial doblado. La línea entera trabajo suavemente y correr estable, ahorrando el coste laboral. Es la mejor opción para el papel seda facial que produce.
Especificación
Máquina del plegamiento del tejido facial
|
Anchura máxima
del papel crudo
|
1500/2050
|
|
Longitud de corte de la dirección de la salida
|
180/190/200/210, otros tamaños que se especificarán
|
|
Velocidad
|
130m/min (1300sheets/min/lane)
|
|
Velocidad de operación
|
100m/min (1000sheets/min/lane)
|
|
Diámetro externo máximo
del papel crudo
|
1500m m, otros tamaños que se especificarán
|
|
Protección de alimentación de la web
|
Monitor automático del grueso de la web
|
|
Estructura superior de la cuchilla
|
estructura espiral del corte de la cuchilla de la Patente-tecnología
|
|
Estructura inferior de la cuchilla
|
Patente-tecnología con los agujeros de la succión en el borde de cuchilla
|
|
Tipo de impulsión
|
impulsión separada
|
|
Control del procedimiento
|
PLC
|
|
Tipo plegable
|
Doblez de V
|
|
Opciones
|
|
*Backstand
|
2~4 manejan (las capas), para ser especificados
|
|
el *Embossing
|
acero al acero de acero a felted, de acero para empapelar de lana, de acero
al caucho, ser especificado
|
|
*Lamination
|
el tipo múltiple, especifica por favor
|
|
sistema de ajuste del *Side
|
Patented que arregla la estructura superior de la cuchilla, sistema del vacío quita el recorte del papel
|
|
el *Counting
|
El Malposition/la tinta que cuenta, especifica por favor
|
|
el *Edge-embossing
|
contador-rodillo neumático, integrado
|
|
control del *Web-tension
|
Rodillo del baile, control completamente automático
|
El registro vio para cortar el tejido facial
|
Rajar longitud
|
Variable, servocontrol, tolerancia:
+-1 milímetros
|
|
Carril
|
carril 2
|
|
Velocidad de la máquina
|
0-150 cortes/minuto, 2 carriles/corte
|
|
Velocidad de operación
|
110-120 cortes/minuto, 2 carriles/corte
|
|
Conducción del control del empujador
|
Conducido por el motor servo
|
|
Pulido de la cuchilla
|
Muela abrasiva neumática,
el tiempo de pulido puede ser
programación controlada cerca
el panel de funcionamiento
|
|
El engrasar de la cuchilla
|
Engrasando rociando olor del aceite,
el tiempo que engrasa puede ser
programación controlada cerca
el panel de funcionamiento
|
|
Diámetro de la cuchilla
|
610 milímetros
|
|
Abrazadera
|
Cambiable (el diámetro externo
de los productos que se especificarán)
|
|
Poder
|
10 kilovatios
|
|
Tamaño de la máquina
|
7000*1500*2500
|
|
Peso de la máquina
|
3000 kilogramos
|
|
Tamaño que embala
|
1 PC en un 20' envase
|
empaquetadora de la película plástica del tejido facial
|
Longitud de las especificaciones que embala (milímetros)
|
100 - 230
|
|
Anchura (milímetros)
|
100-150
|
|
Altura (milímetros)
|
30-100
|
|
Velocidad que embala (sobre/minuto)
|
25 - 60 paquetes/minuto
|
|
Poder total (kilovatios)
|
6,83
|
|
Peso total (kilogramos)
|
3440
|
|
Dimensiones del esquema (L×W×H) (milímetros)
|
3885*3200*1900
|
|
Poder de calefacción (kilovatios)
|
3,35
|
|
Poder del motor (kilovatios)
|
3,48
|
|
Dimensiones que embalan máximas (milímetros)
|
200*120*100
|
|
Ruido
|
78DB
|
|
Materiales de embalaje
|
Membrana de soldadura en caliente de doble cara tal como CPP, PE, OPP/CPP,
PT/PE, KOP/CP, etc.
|
|
Fuente de alimentación
|
380V 50HZ
|
Especificación principal
1. equipado de acero a de acero o a de acero al rodillo estampador de goma, separándose neumáticamente.
2 . cargamento neumático del rollo enorme, papel neumático que conduce, additionustment stepless de la velocidad, y control de tensión de la web.
3 . equipado del tipo bomba de las raíces de vacío para el funcionamiento estable de la máquina.
4 . el slititng neumático del punto y el rajar completo están disponibles hacer diversa anchura de los productos.
5 . equipado del dispositivo de grabación en relieve del borde para guardar las capas juntas
6 . sistema rector del rollo enorme disponible.
7 . la máquina parará cuando el papel borken, él evita la basura causada por ningún papel o el papel roto.
8 . la web se puede roscar en la máquina por los dos botones del jarro, es más seguridad y más fácil roscar la web.
parte 9.Key que lubrica regularmente automáticamente.
10. el registro del tejido facial vio cortadora es una máquina orbital de la sierra diseñada especialmente para los productos del inter-doblez, como tejidos faciales del inter-doblez y papel higiénico inter del doblez, etc, este registro del tejido facial consideró que máquina del cutitng se ha construido con la última tecnología en el sistema de impulsión, el toincrease la estabilidad y la calidad electrónicos y servos de los cortes.
11.the dobló el tejido facial puede ser alimentación en la empaquetadora el transportador, y después embalando automáticamente.
Las piezas eléctricas y otras piezas califican
|
NO
|
Nombre
|
Marca
|
Lugar original
|
|
1
|
Motor
|
Siemens
|
China
|
|
2
|
Piezas neumáticas
|
Omron
|
Alemania
|
|
3
|
Bomba de vacío
|
Longtech
|
Taiwai
|
|
3
|
Convertidor de frecuencia
|
Delta
|
Taiwai
|
Descripción de producto
Producto de alta calidad del papel de máquina del tejido facial que hace la maquinaria
Características:

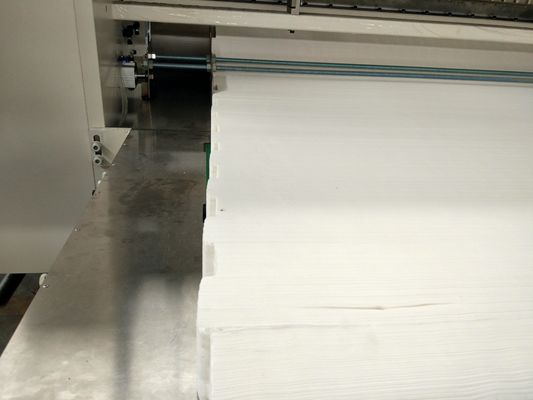

Tejido facial que hace flujo de funcionamiento de la máquina: Los rollos enormes que se han rajado en la anchura deseada son cortados por los cilindros que rajan, y después interfolded en las hojas rectangulares interoverlapped del tejido facial.
Esta máquina adopta la impulsión independiente del motor servo, y functings de marcado automáticos automáticos del control de tensión de papel. Él featurse del plegamiento de alta velocidad, agradable y de la operación fácil.
acero del orden 1.Can a los rollos de grabación en relieve de goma, separados neumáticamente.
estante 2.Wallboard y estabilidad de funcionamiento de la máquina y extremadamente bueno y rápido.
cargamento del rollo enorme 3.Pneumatic, papel neumático que conduce, additionstment stepless de la velocidad, y control de tensión de la web.
4.Equipped con el tipo bomba de las raíces de vacío para el funcionamiento estable de la máquina.
diversa anchura de los productos 5.Make como requisito.
6.Equipped con la unidad de grabación en relieve del borde para guardar el plise junto.
la máquina 7.The parará cuando el papel roto. Evita la basura causada por ningún papel o el papel roto.
la web 8.The se puede roscar en la máquina por los dos botones de la sacudida, es más seguro y más fácil roscar la web.

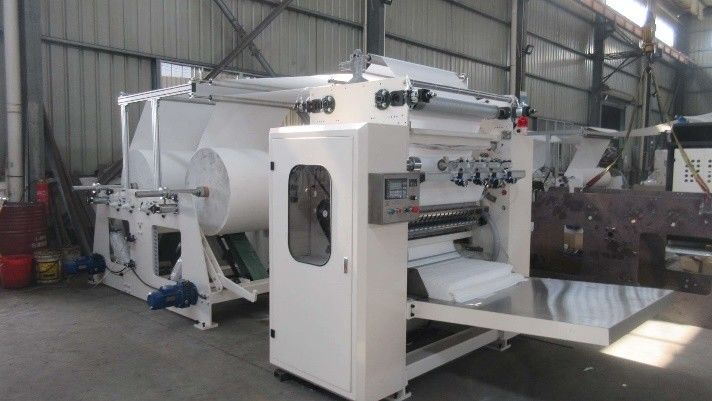

1. Especificación de la máquina del plegamiento del tejido facial:
|
Modelo de máquina
|
SYM-190/6L (el otro tamaño que se especificará)
|
|
Los productos finales revelaron tamaño
|
95x (120-210) x2mm
|
|
Tamaño plegable de los productos
|
190x (120-210) x2mm
|
|
Anchura de la materia prima
|
1260m m
|
|
Diámetro de la materia prima
|
1200m m
|
|
Diámetro de base de materia prima
|
76.2m m
|
|
Capacidad de salida (8 horas)
|
2000-3000kg
|
|
Unidad de grabación en relieve
|
Acero al caucho
|
|
Grabación en relieve del borde
|
Acero al borde de acero que graba en relieve, regulación neumática independiente
|
|
Rajar la unidad
|
El rajar neumático
|
|
Poder servo principal de Moter
|
5.5kw
|
|
Desenrolle el poder del motor de la frecuencia
|
1.5kw (2 unidades)
|
|
Sistema del vacío
|
bomba de vacío de 18,5 kilovatios (ventilador de las raíces de Taiwán)
|
|
Sistema neumático
|
Compresor de aire 3HP, presión mínima 5kg/cm2PA (proveedor del usuario)
|
|
Sistema de conducción
|
Correa dentada
|
|
Dimensión
|
5870x2800x2207m m
|
|
Peso
|
Cerca de 5 toneladas
|
2. Especificación de la cortadora de la sierra del registro del monocanal:
|
Designación
|
Valores de parámetro
|
|
La longitud del ningunos cortó el tejido facial
|
mínimo 500m m
|
|
La altura del tejido
|
30~130m m
|
|
Velocidad de la máquina
|
20~150cut/min
|
|
Velocidad de funcionamiento
|
20~120cut/min
|
|
Diamete externo de la cuchilla redonda
|
Φ610mm
|
|
Velocidad superior de papel del cuchillo circular que corta
|
980R/min
|
|
Especificación de los productos finales
|
70~300m m
|
|
Anchura de papel
|
70~110m m
|
|
Longitud de corte
|
70~300m m
|
|
Longitud de sobra
|
20~65m m
|
|
Poder
|
11KW
|
|
Fuente de alimentación
|
380V 50Hz
|
|
Fuente de aire
|
0.5~0.8MPa
|
|
Tamaño de la máquina
|
4600*1700*2500m m
|
|
Peso de la máquina
|
2300~2600kg
|
|
Freno
|
Ajuste del parámetro (auto/manual)
|
|
Escalonamiento afilando el cuchillo
|
Ajuste del parámetro (auto)
|
|
Cuchillo afilador neumático
|
Ajuste del parámetro (auto/manual)
|
|
Aire del soplo
|
sin
|
|
El interruptor de presión total
|
Valor (no)
|
|
Interfaz persona-ordenador
|
DELTA
|
|
Cambiador de frecuencia
|
|
|
Impulsión serva
|
DELTA
|
3. Especificación de la empaquetadora del tejido facial:
1. Adoptando manera que embala envolviendo, doblando y sellando con la estructura compacta, hace la mirada del paquete hermosa y el sello apretó.
2. controlado por la regulación stepless de la velocidad, la pantalla táctil y el PLC, la exhibición en el interfaz persona-máquina hace mantenimiento más simplemente.
3. aplicado con el transportador de alimentación de auto-arreglo, es conveniente conectar el transportador con la cadena de producción automática, ahorrando el coste laboral con el máximo.
4. Ahorra mucho material de embalaje mediante la comprobación de la fotocélula, el servo que sigue, y la auto-parada de la película que alimenta sin el producto.
5. alta automatización, alta profesión, eficacia alta y menos problema.
6. Con la gama de tallas que embala ancha, los diversos tamaños que embalan pueden ser intercambiados rápidamente.
|
Tamaños del tejido:
|
L: 150-400m m W: 150-200m m H: 35-150m m
|
|
Velocidad que embala:
|
40-70 bolsos/minuto
|
|
Suministro de aire:
|
0.5-0.8MPa
|
|
Peso de la máquina:
|
3300kg
|
|
Dimensiones externas (LxWxH):
|
5885x3560x1925 (milímetro)
|
|
Poder de calefacción:
|
3.6kw
|
|
Poder del motor:
|
3.6kw
|
|
Tamaño que embala:
|
≤230x190x100 (milímetro)
|
|
Ruido de trabajo:
|
≤78dB
|
|
Película que embala:
|
CPP
|
|
Tipo de la fuente de alimentación:
|
380V, 50Hz
|
4.Specifications bolsos de la empaquetadora multi de dos de los mercados semi automáticos:
|
Tamaño que embala
|
≤500x300x110mm (LxWxH)
|
|
≥220x120x90mm (LxWxH)
|
|
Velocidad que embala
|
10-20 bolso/minuto
|
|
Presión de gas
|
0.5mpa-0.8mpa
|
|
Voltaje y frecuencia
|
380V, 50Hz, 3Phase
|
|
Poder total
|
0.8kw
|
|
Peso
|
1000kg
|
|
Dimensión total
|
4900x1650x1280m m
|
|
Bolso del papel seda (una fila/dos filas)
|
Bolso del papel seda (una fila/dos filas)
|
