Cadena de producción del papel de la máquina del plegamiento del tejido facial y de empaquetadora
Descripción
Cadena de producción facial de alta velocidad automática del papel seda IS-IS impulsado por motor del servo principalmente para la producción de tejidos faciales encajonados, tejidos faciales suavemente de dibujo y v toallas de papel del doblez. El proceso de producción entero va como esto: papel crudo alimentado en la máquina plegable y la salida doblada de los tejidos faciales, rajado y clasificado automáticamente y cargado en la empaquetadora de la caja o la empaquetadora plástica. Esta cadena de producción se exporta a Europa y Asia sudoriental y otros mercados, ha ganado la alabanza de los nuevos y regulares clientes. Adopta el sistema avanzado de la programación informática del PLC y la velocidad ajusta por el inversor, unidad de amontonamiento automática. El panel de la operación de HMI para entrar todos los datos.
Especificación
|
Modelo
|
2L
|
3L
|
4L
|
5L
|
6L
|
10L
|
Otros tamaños que se especificarán.
|
|
Anchura del rollo enorme
|
400m m
|
600m m
|
800m m
|
1000m m
|
1200m m
|
2000m m
|
|
Tamaño revelado
|
200x200mm±2m m 210x210mm±2m m 250x230mm±2m m
|
|
Tamaño doblado
|
200x100mm±2m m 210x105mm±2m m 250x115mm±2m m
|
|
Diámetro del rollo enorme
|
≤1200mm.
|
|
Diámetro de base interna
|
3" (76m m)
|
|
Materia prima
|
13-18 g/m2 para 2 capas, 18-35 g/m2 para el tejido de madera sencillo de la pulpa.
El otro g/m2 que se modificará para requisitos particulares.
El otro material como no tejido o Airlaid que se modificarán para requisitos particulares.
|
|
Velocidad de la producción
|
900-1200 hoja/minuto/carril, dependiendo de tamaños, de la calidad del papel y de la operación de los trabajadores.
|
|
Sección plegable
|
Plegamiento del vacío con la bomba de vacío.
Doblez v/Interfold. Doblez de N, doblez de M, doblez de C o plegamiento especial que se modificarán para requisitos particulares.
Las cuchillas superiores fijaron, las cuchillas inferiores que giraban.
|
|
Sección de la desenrolladora
|
Soporte trasero dos.
Rollo enorme cargado automático neumáticamente.
Con transmitido por banda plano ancho.
Con el sistema de la tensión ajustado manualmente por la polea del cono
Conducido por el motor independiente, cada rollo enorme controlado por un motor independiente. NINGUNA cadena.
|
|
Sección de grabación en relieve
|
Acero a las unidades de grabación en relieve de goma.
Sistema de control neumático. Controlado por los cilindros.
Con el limpiador sentido del aceite para quitar electricidad estática, el tejido pierde, y saca el polvo de los rodillos.
|
|
Sistema de la tensión
|
Ajustado manualmente por la polea del cono o el regulador de la velocidad.
|
|
Cuenta del sistema
|
Cuenta neumática.
De izquierda a derecha escalone la cuenta o la marca de la tinta.
|
|
Sistema de control
|
Control de velocidad de la frecuencia (control del inversor)
Función de la SACUDIDA
La emergencia para la función
Parada auto si el papel se rompe.
Detección óptica del sensor
|
|
Poder instalado
|
4-11KW para el motor principal, 7.5-37 kilovatios para la bomba de vacío, 3phase 380V 50hz o modificado para requisitos particulares.
|
|
Presión de aire
|
0.5Mpa (preparado por el cliente).
|
|
Cortar el sistema
|
|
Cortadoras
|
Sierra del registro
|
Sierra auto de la banda
|
|
Cortar velocidad
|
80-130 corte/minuto/canal canales de x 1 o 2
|
40-70 corte/minuto
|
|
Tamaños realizables del paquete del tejido
|
anchura: 45 milímetros - 120 milímetros, de ajustable
Altura: 30m m -140 milímetros, de ajustable
Longitud: 200-2800m m de seguimiento arbitrario del servo de la longitud (ajustable)
|
|
Cortar tamaños
|
Seguimiento servo, ajustable.
|
|
Sistema de control
|
Seguimiento servo, control del PLC, exhibición de pantalla LCD táctil.
|
|
Poder instalado
|
8KW, AC380V 50hz o modificado para requisitos particulares.
|
4KW, AC380V 50hz o modificado para requisitos particulares.
|
|
Sistema que embala
|
|
Máquinas
|
empaquetadora Lleno-auto de la caja del cartón
|
tipo suave Lleno-auto empaquetadora del plástico
|
|
Velocidad que embala
|
25-30 caja/minuto
|
60-75 bolso/minuto
|
|
Poder instalado
|
0.75Kw para el motor principal 2.4Kw para el poder de calefacción,
3phase 380v 50hz o modificado para requisitos particulares.
|
5.4Kw para el motor principal 3.6Kw para el poder de calefacción,
3phase 380v 50hz o modificado para requisitos particulares.
|
|
Artículos opcionales
|
|
Sección de la laminación
|
Jerarquizado a la laminación jerarquizada o de punto a punto.
|
|
Sección de grabación en relieve
|
Acero al acero o acero al caucho.
tecnología de grabación en relieve Nuevo-innovada.
|
|
Impresión de la sección
|
1-4 impresión flexográfica de los colores
Impresión de tinta a base de agua
Anilox de cerámica
Sistema de sequedad
Sistema de impresión cerrado
|
|
Sistema auto de la guía de web
|
Sistema eléctrico
|
|
Sistema auto de la tensión de la web
|
Marca famosa
|
Especificación principal

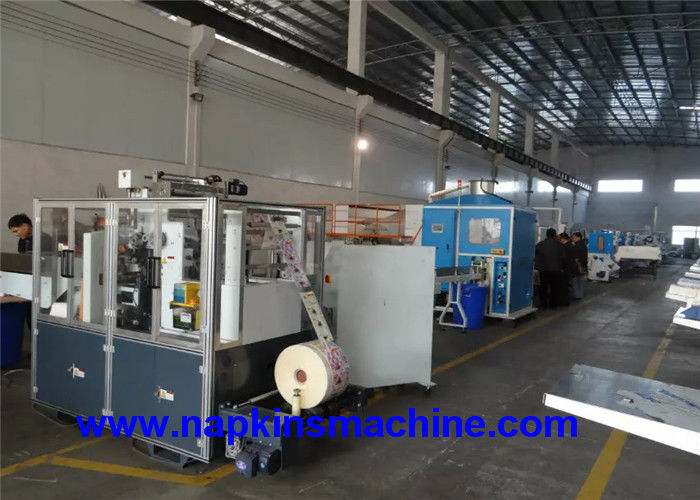

Organigrama de la producción del papel seda de la cara: rollo enorme unrewinding --unidad de grabación en relieve ---unidad plegable ----el rajar (corte) ---cuenta ---salida.
soportes del rollo 1.Jumbo: 2: Tipo strcutuer, placa del tablón de acero del grueso de 20m m
2. Estructura de la máquina de Mian: Tipo strcutuer, placa del tablón de acero del grueso de 50m m
3. Equipado del tipo neumático correa ancha para transportar el papel, cada rollo enorme tiene el ajustador de tensión independiente y dispositivo de ajuste izquierda-derecha.
4.Pneumatic que levanta la unidad del rollo enorme para reducir la fuerza de trabajo.
parada 5.Auto cuando el papel se rompe para disminuir la pérdida de papel
6. La anchura de corte es ajustable a partir 100-210m m libremente.
5. unidades opcionales: unidad de grabación en relieve y unidad de grabación en relieve del borde.
el sistema de absorción del topetón del vacío 8.Roots con la succión fuerte, presión negativa es estable.
9. adopta el control de programa avanzado del computor del PLC de Siemens, inversor de la frecuencia de Siemens para ajustar velocidad,
10. cuenta auto y arreglar pilas, con los ajustes del parámetro de la pantalla táctil
11. Unidad de grabación en relieve: Acero al acero
Las piezas eléctricas y otras piezas califican
|
NO
|
Nombre
|
Marca
|
Lugar original
|
|
1
|
Motor
|
Siemens
|
China
|
|
2
|
Piezas neumáticas
|
Omron
|
Alemania
|
|
3
|
Bomba de vacío
|
Longtech
|
Taiwai
|
|
3
|
Convertidor de frecuencia
|
Delta
|
Taiwai
|
Descripción de producto
Producto de alta calidad del papel de máquina del tejido facial que hace la maquinaria
Características:
Tejido facial que hace flujo de funcionamiento de la máquina: Los rollos enormes que se han rajado en la anchura deseada son cortados por los cilindros que rajan, y después interfolded en las hojas rectangulares interoverlapped del tejido facial.
Esta máquina adopta la impulsión independiente del motor servo, y functings de marcado automáticos automáticos del control de tensión de papel. Él featurse del plegamiento de alta velocidad, agradable y de la operación fácil.
acero del orden 1.Can a los rollos de grabación en relieve de goma, separados neumáticamente.
estante 2.Wallboard y estabilidad de funcionamiento de la máquina y extremadamente bueno y rápido.
cargamento del rollo enorme 3.Pneumatic, papel neumático que conduce, additionstment stepless de la velocidad, y control de tensión de la web.
4.Equipped con el tipo bomba de las raíces de vacío para el funcionamiento estable de la máquina.
diversa anchura de los productos 5.Make como requisito.
6.Equipped con la unidad de grabación en relieve del borde para guardar el plise junto.
la máquina 7.The parará cuando el papel roto. Evita la basura causada por ningún papel o el papel roto.
la web 8.The se puede roscar en la máquina por los dos botones de la sacudida, es más seguro y más fácil roscar la web.
1. Especificación de la máquina del plegamiento del tejido facial:
|
Modelo de máquina
|
SYM-190/6L (el otro tamaño que se especificará)
|
|
Los productos finales revelaron tamaño
|
95x (120-210) x2mm
|
|
Tamaño plegable de los productos
|
190x (120-210) x2mm
|
|
Anchura de la materia prima
|
1260m m
|
|
Diámetro de la materia prima
|
1200m m
|
|
Diámetro de base de materia prima
|
76.2m m
|
|
Capacidad de salida (8 horas)
|
2000-3000kg
|
|
Unidad de grabación en relieve
|
Acero al caucho
|
|
Grabación en relieve del borde
|
Acero al borde de acero que graba en relieve, regulación neumática independiente
|
|
Rajar la unidad
|
El rajar neumático
|
|
Poder servo principal de Moter
|
5.5kw
|
|
Desenrolle el poder del motor de la frecuencia
|
1.5kw (2 unidades)
|
|
Sistema del vacío
|
bomba de vacío de 18,5 kilovatios (ventilador de las raíces de Taiwán)
|
|
Sistema neumático
|
Compresor de aire 3HP, presión mínima 5kg/cm2PA (proveedor del usuario)
|
|
Sistema de conducción
|
Correa dentada
|
|
Dimensión
|
5870x2800x2207m m
|
|
Peso
|
Cerca de 5 toneladas
|
2. Especificación de la cortadora de la sierra del registro del monocanal:
|
Designación
|
Valores de parámetro
|
|
La longitud del ningunos cortó el tejido facial
|
mínimo 500m m
|
|
La altura del tejido
|
30~130m m
|
|
Velocidad de la máquina
|
20~150cut/min
|
|
Velocidad de funcionamiento
|
20~120cut/min
|
|
Diamete externo de la cuchilla redonda
|
Φ610mm
|
|
Velocidad superior de papel del cuchillo circular que corta
|
980R/min
|
|
Especificación de los productos finales
|
70~300m m
|
|
Anchura de papel
|
70~110m m
|
|
Longitud de corte
|
70~300m m
|
|
Longitud de sobra
|
20~65m m
|
|
Poder
|
11KW
|
|
Fuente de alimentación
|
380V 50Hz
|
|
Fuente de aire
|
0.5~0.8MPa
|
|
Tamaño de la máquina
|
4600*1700*2500m m
|
|
Peso de la máquina
|
2300~2600kg
|
|
Freno
|
Ajuste del parámetro (auto/manual)
|
|
Escalonamiento afilando el cuchillo
|
Ajuste del parámetro (auto)
|
|
Cuchillo afilador neumático
|
Ajuste del parámetro (auto/manual)
|
|
Aire del soplo
|
sin
|
|
El interruptor de presión total
|
Valor (no)
|
|
Interfaz persona-ordenador
|
DELTA
|
|
Cambiador de frecuencia
|
|
|
Impulsión serva
|
DELTA
|
3. Especificación de la empaquetadora del tejido facial:
1. Adoptando manera que embala envolviendo, doblando y sellando con la estructura compacta, hace la mirada del paquete hermosa y el sello apretó.
2. controlado por la regulación stepless de la velocidad, la pantalla táctil y el PLC, la exhibición en el interfaz persona-máquina hace mantenimiento más simplemente.
3. aplicado con el transportador de alimentación de auto-arreglo, es conveniente conectar el transportador con la cadena de producción automática, ahorrando el coste laboral con el máximo.
4. Ahorra mucho material de embalaje mediante la comprobación de la fotocélula, el servo que sigue, y la auto-parada de la película que alimenta sin el producto.
5. alta automatización, alta profesión, eficacia alta y menos problema.
6. Con la gama de tallas que embala ancha, los diversos tamaños que embalan pueden ser intercambiados rápidamente.
|
Tamaños del tejido:
|
L: 150-400m m W: 150-200m m H: 35-150m m
|
|
Velocidad que embala:
|
40-70 bolsos/minuto
|
|
Suministro de aire:
|
0.5-0.8MPa
|
|
Peso de la máquina:
|
3300kg
|
|
Dimensiones externas (LxWxH):
|
5885x3560x1925 (milímetro)
|
|
Poder de calefacción:
|
3.6kw
|
|
Poder del motor:
|
3.6kw
|
|
Tamaño que embala:
|
≤230x190x100 (milímetro)
|
|
Ruido de trabajo:
|
≤78dB
|
|
Película que embala:
|
CPP
|
|
Tipo de la fuente de alimentación:
|
380V, 50Hz
|
4.Specifications bolsos de la empaquetadora multi de dos de los mercados semi automáticos:
|
Tamaño que embala
|
≤500x300x110mm (LxWxH)
|
|
≥220x120x90mm (LxWxH)
|
|
Velocidad que embala
|
10-20 bolso/minuto
|
|
Presión de gas
|
0.5mpa-0.8mpa
|
|
Voltaje y frecuencia
|
380V, 50Hz, 3Phase
|
|
Poder total
|
0.8kw
|
|
Peso
|
1000kg
|
|
Dimensión total
|
4900x1650x1280m m
|
|

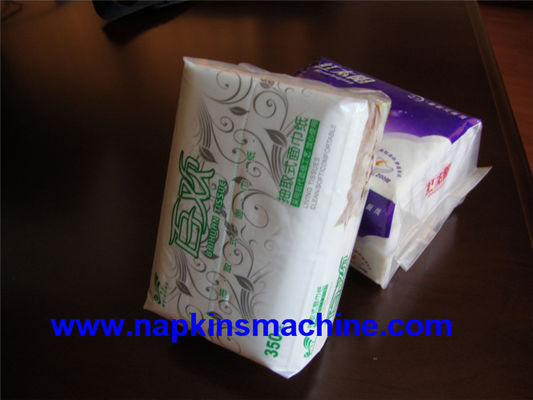

Bolso del papel seda (una fila/dos filas)
|
Bolso del papel seda (una fila/dos filas)
|
