Máquina automática llena de la cadena de producción del rollo de retrete/de la fabricación de papel seda
Descripción
Rollo automático completo del papel de papel higiénico que hace la cadena de producción de máquina
la línea de la máquina del papel higiénico incluyendo 3 máquinas, la materia prima será puesta
el rewinder para desenrollar, grabar en relieve, perforar, después rebobinar en el papel
registros, después los registros de papel para cortar en pedazos cortos.
La cadena de producción es consistir en después de máquina
|
No.
|
Artículo
|
cantidad (sistema)
|
|
1
|
Máquina de bobina de la base
|
1
|
|
2
|
Papel higiénico Rewinder
|
1
|
|
3
|
Cortador de la sierra del registro (2 carriles)
|
1
|
Parámetro
Primera parte
Máquina de Rewinder
|
Parámetro técnico principal
|
|
Fuente eléctrica
|
380V, 50Hz, 3 PH
|
|
Diámetro acabado del rollo
|
90-150m m
|
|
Diámetro acabado de base del rollo
|
Φ 48 milímetros
|
|
Diámetro de la materia prima
|
≤Φ 1100 milímetro (otros tamaños pueden ser modificados para requisitos particulares)
|
|
Diámetro de base de materia prima
|
3" (76,2 milímetros) (otros tamaños están disponibles)
|
|
Anchura de la materia prima
|
1750m m,
solamente para producir el rollo del papel de la cocina
|
|
G/M de papel crudo
|
19-25g
|
|
Perforación de la echada
|
105~160m m
|
|
Velocidad
|
120-150 metros/minuto
|
|
Ajuste del parámetro
|
El panel de la operación de la pantalla LCD del botón del tacto
|
|
Regulador de programa
|
Regulador programable (PLC)
|
|
Conducción del mecanismo
|
impulsión de correa síncrona
|
|
Rodillo estampador
|
Rodillo estampador del poliuretano
|
|
Tipo de grabación en relieve
|
De punto a punto
|
|
Unidad del color
|
Sin la impresión en color
|
|
Unidad de la laminación
|
Con la laminación
|
|
acumulador
|
Un sistema
|
|
estantes de 40 pedazos
cuál puede ser tienda 20 pedazos de rollo acabado
|
|
Soporte de papel el desenrollar
|
2
|
|
Poder
|
Control de velocidad variable de la frecuencia, 32KW
|
|
Tamaño de la máquina
|
9500×3100×2200m m (L×W×H)
|
|
Peso
|
12000kg
|
Segunda parte
Estante de papel del almacenamiento
|
longitud de rollo de retrete
|
1800m m (otras especificaciones necesitan a por encargo)
|
|
diámetro del rollo de retrete
|
Φ95mm~Φ140mm
|
|
Cantidad del papel de la tienda
|
150~160 rollos
|
|
Velocidad de la tienda
|
25 rollos/minuto
|
|
Cantidad del papel de la tienda
|
40 opcionales al rollo de papel 400 (las especificaciones necesitan ser por encargo)
|
|
Tamaño de la máquina
|
4000*3000*5500m m
(Especificaciones según el tamaño real)
|
|
PLC
|
PLC (delta)
|
Tercera parte
Máquina de la sierra del registro
|
Longitud del rollo de retrete
|
1750m m (otras especificaciones necesitan a por encargo)
|
|
diámetro del rollo de retrete
|
Φ105~φ115mm (otras especificaciones necesitan a por encargo)
|
|
velocidad de diseño
|
120 corte /min
|
|
velocidad estable
|
100 corte /min
|
|
Afile el sistema
|
El intervalo de tiempo neumático, de pulido es ajustable
|
|
Sistema de conducción
|
Motores servos del delta
|
|
poder
|
11KW
|
|
tamaño de la máquina
|
6500*2500*2000m m
(Otras especificaciones según el tamaño real)
|
|
tamaño de la cuchilla
|
φ610*4.7 (milímetro)
|
|
voltaje
|
380V 50HZ
|
|
peso de la máquina
|
4.5T
|
Cuarta parte
Empaquetadora de Rolls/del paquete
|
poder
|
220V 50HZ
|
|
El poder principal del circuito
|
0.74KW
|
|
El sello de aislamiento que corta el transformador de poder
|
0.45KW
|
|
poder total
|
1.19KW
|
|
presión de aire
|
0,4---0.5MPA
|
Cadena de producción de máquina del rollo del papel higiénico incluyendo
1 . un sistema de la taladradora que rebobina y automática llena del papel higiénico
2 . un sistema del registro automático lleno consideró la máquina
3 . un sistema de la empaquetadora múltiple automática llena de los rollos
Papel higiénico que hace maquinaria características principales
1 . Adoptando con tecnología programada del PLC de la marca avanzada de Siemens,
2. adoptando con los ajustes del parámetro de la pantalla táctil de Siemens.
3 . Soportes del rollo enorme: 2. Cada rollo enorme tiene el ajustador de tensión independiente y el dispositivo de ajuste izquierda-derecha, y correa ancha neumática para alimentar el papel,
4 . Neumático la elevación de la función del rollo enorme aligera grandemente la intensidad de trabajo de los trabajadores
5 . La función auto de la máquina de la parada cuando se consume el material minimizará la pérdida de materia prima.
6 . Continue que añade el dispositivo alarmante de la base del rollo.
7. velocidad de la máquina: 180-200m/min
8 . Ajuste auto del borde, pegamento que rocía y que sella síncrono en una vez.
9. organigrama de la producción: Rollo enorme Unrewinding ---Laminación del pegamento (tejido de grabación en relieve) ---Perforación del tejido---Ajuste del borde y pegamento del espray ---Registro acabado del papel higiénico
Cadena de producción del papel seda de precio bajo de la venta de la fábrica papel higiénico que hace la máquina en venta
Características:
El papel higiénico de alta velocidad automático Maxi Roll Rewinding Machine está para el rollo del papel higiénico/el proceso maxi del rollo.
La máquina tiene unidad de alimentación de la base, puede hacer ambos con y sin base. Materia prima del rollo enorme después de grabar en relieve completa o grabación en relieve del borde, entonces perforación, corte del final y rociar el pegamento de la cola para hacer un registro. Entonces puede funcionamiento con la empaquetadora de la cortadora y convertirse en los productos finales. La máquina es controlada por PLC, gente lo actúa a través de la pantalla táctil, el proceso entero es automática, fácil actuar, bajar el coste del hombre. Y nuestra máquina puede especial-hecho según los clientes requisitos.
|
Modelo
|
1092B
|
1575B
|
1760B
|
2150B
|
2200B
|
2500B
|
2800B
|
|
Anchura máxima del rollo enorme
|
1350m m
|
1750m m
|
1880m m
|
2000m m
|
2150m m
|
2400m m
|
2750m m
|
|
Diámetro máximo del rollo enorme
|
2-3 soportes (pls especificar cuando orden)
Peso de gramo de papel 13-16 g/m2
|
|
Situaciones del rollo enorme
|
Standardφ3” (76.2m m) (otros tamaños especificaron)
|
|
Ajuste de los datos
|
HMI
|
|
Regulador de programación
|
PLC, pantalla táctil
|
|
Actúe la velocidad
|
0-230m/min 15000-25000 rolls/8hours
|
|
Diámetro externo acabado del registro.
|
φ90-140mm
|
|
Diámetro interno acabado del registro.
|
φ38-76mm
|
|
Distancia de la perforación
|
100-150m m
|
|
Conducción mecánica
|
Conducción por la caja de engranajes de Stepless
|
|
Aire - sistema
|
Compresor de aire 3HP, presión mínima 5kg/cm2pa (proporcione por el usuario)
|
|
Conducción principal
|
Velocidad 7.5-15KW de regla 380V, 50HZ de la conversión de frecuencia
|
|
Unidad de grabación en relieve
|
Acero al caucho
|
|
Dimensiones
|
6x3x1.7 (altura de la anchura x de la longitud x); (m)
|
|
Peso
|
3T-4T (depende del modelo que usted tiene)
|
|
Opciones:
|
|
|
Rodillo el repujado
|
El sistema plano, solo, los sistemas dobles puede ser pedido
|
|
Unidad de la impresión en color
|
1-2 los colores pueden ser orden
|
|
Unidad de la laminación
|
Puede ser ordenado
|
|
Línea de Borde-grabación en relieve
|
El acero al acero actúa por neumático
|

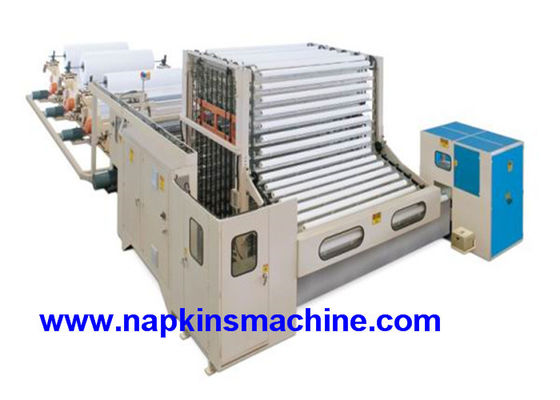

Imágenes del detalle de la máquina:
Piezas de la laminación del color de Deco:
