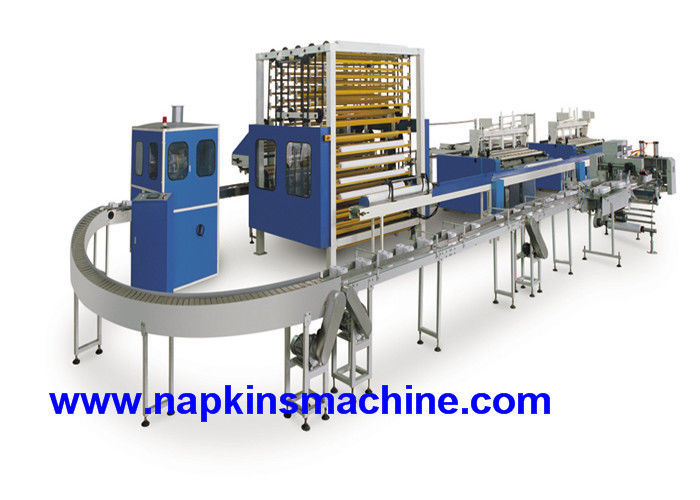

Cadena de producción de alta velocidad del rollo de retrete, máquina de papel de la base de rollo de retrete
Descripción
El rollo automático completo del papel de papel higiénico que hace la cadena de producción de máquina es el modelo más reciente que se actualiza en base de nuestra re-devanadera automática antigua y extranjero
tecnología.
Mucha tecnología del control avanzado se utiliza en esta línea, por ejemplo: Sistema de control de "program logic"; HMI;
un interruptor chino-inglés del botón; impulsión síncrona de la conversión de frecuencia; integración de mecánicos, de las eléctricas y de la foto. Es
equipado de la información entera del problema. Puede detectar y ajustar cada acción del rewinder
para mantener automáticamente el rewinder la situación óptima. Por ejemplo: Hay un sistema de la tensión de la web adentro
la línea, puede controlar velocidad según la tensión de la web así que puede adaptar diverso tipo de rollo enorme.
Es tan la mejor opción para producir el tejido de cuarto de baño de la más alta calidad y la toalla de cocina para la empresa papelera.
Las características del rewinder son como sigue:
1, Unwind se equipa del sistema de control de la conversión de frecuencia del lazo cerrado.
2, cuando las web no alinean, usted puede actuar encendido la pantalla del botón del tacto para mover el jumbo para rodar hasta
las web alinean.
3, cuando la unidad de la base no puede detectar base o la base consumirá, la máquina alarmarán para decir al operador o
trabajadores para poner algunos corazones en el soporte de la base.
4, cuando la máquina está corriendo, web interrumpen repentinamente por la razón del cambio de la velocidad agudamente de
problema del rollo enorme.
5, grado de tirantez pueden ser ajustados mientras que un registro está rebobinando. Puede producir diverso grado de
tirantez en un registro.
6, cuando un registro está rebobinando, la base siguiente está listos.
7, por la razón de usar tecnología avanzada: Sistema de control de "program logic"; impulsión síncrona de la conversión de frecuencia; integración de mecánicos, de las eléctricas y de la foto.
8, cuando el registro acabado vienen atar el sellador, el ajuste, la rociadura del pegamento y el lacre se pueden acabar en
la misma hora.
9, la unidad de grabación en relieve y el aplicador del pegamento, unidad de grabación en relieve del borde, sistema de impresión es orden de cliente.
Parámetro
|
Nombre de la máquina
|
Rewinder completamente automático
|
|
Modelo
|
1092/1575/1760/2200/2500/2900
|
|
Anchura máxima
del papel crudo
|
1350/1750/2000/2150/2400/2800 milímetro,
otros tamaños que se especificarán
|
|
Diámetro externo máximo
del papel crudo
|
1100m m, otros tamaños que se especificarán
|
|
Diámetro interno
de la base de papel cruda
|
3", 76 milímetros, otros tamaños que se especificarán
|
|
Diámetro externo del producto final
|
90-135m m, otros tamaños que se especificarán
|
|
Control del diámetro del producto
|
eléctrico/neumático
|
|
Velocidad
|
0~200m/min
|
|
Velocidad de operación
|
180m/min
|
|
Poder
|
velocidad variable de la frecuencia 5.5~22kw
regulación
|
|
Ajuste del parámetro
|
HMI (puede ser equipado de la pantalla táctil
el panel de la operación)
|
|
Control del procedimiento
|
PLC
|
|
Freno
|
control electric&pneumatic
|
|
Sistema neumático
|
Compresor de aire 3HP, que la presión mínima
es 5kg/cm2pa (suministrado por el usuario)
|
|
Perforación de la cuchilla
|
4 cuchillas espirales de las PC
|
|
Perforación de tamaño
|
108m m (+-2mm)
|
|
Dimensión y peso
|
depende de modelo y de la configuración
|
|
*Options
|
|
|
perforación *Adjustable
Tamaño
|
4 cuchillas: 90-140m m
2 cuchillas: 200-350m m
1 cuchilla: 200-500m m (+-3mm)
, ser especificado
|
|
*Backstand
|
1~3 manejan (las capas), para ser especificados
|
|
el *Embossing
|
sola grabación en relieve, grabación en relieve del doble, de acero
a de acero (de punto a punto/cuerpo a acepillar),
acero a felted, de acero para empapelar de lana, de acero
a de goma, neumático, ser especificado
|
|
el *Edge-embossing
|
neumático independiente, de acero al acero, ser
especificado
|
ACUMULADOR
|
ARTÍCULO
|
2900
|
|
Diámetro del registro
|
2850m m
|
|
Diámetro del registro
|
Φ90~Φ135mm
|
|
Qty eficaz del registro
|
300logs
|
|
Velocidad
|
20 registros/minuto
|
|
Poder
|
3KW
|
Sierra del REGISTRO
|
Longitud del registro
|
1500mm-2700m m
|
|
Alimentación del registro
|
Sistema de alimentación del servocontrol
|
|
Velocidad
|
160cuts/min, 4rolls/cut
|
|
Canal de alimentación
|
4channels
|
|
Sistema de pulido
|
El pulido neumático, parámetro se puede fijar en el panel de control
|
|
Diámetro circular de la cuchilla
|
Φ610mm
|
|
Cortar tolerancia
|
±1mm
|
|
Tamaño del registro
|
Φ90~135mm
|
|
Sistema de succión del polvo
|
Quite el tejido y el polvo de pulido
|
|
Sistema de control
|
PLC
|
|
Poder de la instalación
|
Motor principal: 15KW
|
Las piezas eléctricas y otras piezas califican
|
NO
|
Nombre
|
Marca
|
Lugar original
|
|
1
|
El panel de la frecuencia
|
Siemens
|
Alemania
|
|
2
|
Motor
|
Siemens
|
Alemania
|
|
3
|
Piezas neumáticas
|
Schneider
|
Alemania
|
|
4
|
Transporte del cuchillo
|
NSK
|
Japón
|
|
5
|
Acero
|
SKD
|
Japón
|
|
6
|
Pantalla táctil
|
Delta
|
Taiwán
|
Cadena de producción del papel seda de precio bajo de la venta de la fábrica papel higiénico que hace la máquina en venta
Características:
El papel higiénico de alta velocidad automático Maxi Roll Rewinding Machine está para el rollo del papel higiénico/el proceso maxi del rollo.
La máquina tiene unidad de alimentación de la base, puede hacer ambos con y sin base. Materia prima del rollo enorme después de grabar en relieve completa o grabación en relieve del borde, entonces perforación, corte del final y rociar el pegamento de la cola para hacer un registro. Entonces puede funcionamiento con la empaquetadora de la cortadora y convertirse en los productos finales. La máquina es controlada por PLC, gente lo actúa a través de la pantalla táctil, el proceso entero es automática, fácil actuar, bajar el coste del hombre. Y nuestra máquina puede especial-hecho según los clientes requisitos.
|
Modelo
|
1092B
|
1575B
|
1760B
|
2150B
|
2200B
|
2500B
|
2800B
|
|
Anchura máxima del rollo enorme
|
1350m m
|
1750m m
|
1880m m
|
2000m m
|
2150m m
|
2400m m
|
2750m m
|
|
Diámetro máximo del rollo enorme
|
2-3 soportes (pls especificar cuando orden)
Peso de gramo de papel 13-16 g/m2
|
|
Situaciones del rollo enorme
|
Standardφ3” (76.2m m) (otros tamaños especificaron)
|
|
Ajuste de los datos
|
HMI
|
|
Regulador de programación
|
PLC, pantalla táctil
|
|
Actúe la velocidad
|
0-230m/min 15000-25000 rolls/8hours
|
|
Diámetro externo acabado del registro.
|
φ90-140mm
|
|
Diámetro interno acabado del registro.
|
φ38-76mm
|
|
Distancia de la perforación
|
100-150m m
|
|
Conducción mecánica
|
Conducción por la caja de engranajes de Stepless
|
|
Aire - sistema
|
Compresor de aire 3HP, presión mínima 5kg/cm2pa (proporcione por el usuario)
|
|
Conducción principal
|
Velocidad 7.5-15KW de regla 380V, 50HZ de la conversión de frecuencia
|
|
Unidad de grabación en relieve
|
Acero al caucho
|
|
Dimensiones
|
6x3x1.7 (altura de la anchura x de la longitud x); (m)
|
|
Peso
|
3T-4T (depende del modelo que usted tiene)
|
|
Opciones:
|
|
|
Rodillo el repujado
|
El sistema plano, solo, los sistemas dobles puede ser pedido
|
|
Unidad de la impresión en color
|
1-2 los colores pueden ser orden
|
|
Unidad de la laminación
|
Puede ser ordenado
|
|
Línea de Borde-grabación en relieve
|
El acero al acero actúa por neumático
|

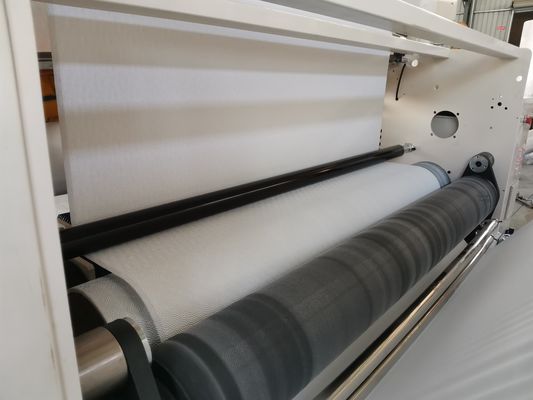

Imágenes del detalle de la máquina:
Piezas de la laminación del color de Deco:
