Cadena de producción grabada en relieve del rollo de retrete el rebobinar del rollo enorme grande
Descripción
La máquina de grabación en relieve de la perforación y el rebobinar del rollo automático del papel higiénico se utiliza para producir el pequeño rollo de retrete del rollo enorme grande. La anchura del rollo enorme es a partir de 1800-3500 milímetro a elegir de. La línea entera trabajo suavemente y correr estable, ahorrando el coste laboral. Es la mejor opción para el papel higiénico que produce.
Parámetro
|
Tipo de la máquina
|
1092
|
1575
|
1760
|
2200
|
2500
|
2800
|
3000
|
3200
|
|
Anchura máxima del papel crudo
|
1300m m
|
1800m m
|
2000m m
|
2200m m
|
2500m m
|
2800m m
|
3000m m
|
3200m m
|
|
Diámetro externo del papel crudo
|
1200m m (el otro tamaño que se especificará)
|
|
Soporte de papel el desenrollar
|
1-3 capa (el Qty. de los rollos de papel crudos que se especificarán) (ser ordenado)
|
|
Diámetro interno de la base de papel cruda
|
3" (76.2m m) (el otro tamaño que se especificará)
|
|
Ajuste del parámetro
|
Interfaz de la operación de HMI/pantalla táctil
|
|
Control de programación
|
PLC
|
|
Frenado
|
Control de presión electrónico de /Air
|
|
Velocidad de la máquina
|
0-200m/min
|
|
Velocidad de funcionamiento
|
0-180m/min
|
|
Diámetro externo del producto final
|
90-135m m (el otro tamaño que se especificará)
|
|
Diámetro interno de la base del producto final
|
25-50m m
|
|
Control del Dia. Finished externo
|
/pneumatic electrónico
|
|
Perforación
|
4 pedazos de cuchillas suaves del yunque, tamaño son 108±2m m (el otro tamaño que se especificará)
|
|
Perforación de tamaño
|
Sea ajustable
|
|
Sistema neumático
|
El compresor de aire 3HP, con la presión mínima es 5kg/cm2pa (suministrado por el usuario)
|
|
Voltaje del control
|
VoltageDC24V estable
|
|
Estructura mecánica
|
Tipo de la placa de pared
|
|
Transmisión mecánica
|
Caja de cambios de Stepless
|
|
Método de la transmisión
|
Cadena de vínculo
|
|
Poder
|
regulación variable de la velocidad de la frecuencia 5.5-22kw
|
|
Control de la perforación
|
Neumático
|
|
Función adicional (ser ordenado)
|
|
Grabación en relieve
|
Sola grabación en relieve, grabación en relieve doble, de acero a la grabación en relieve de acero, grabación en relieve neumática
|
|
Borde – grabando en relieve
|
Dispositivo de grabación en relieve del borde neumático especial
|
|
Pegado
|
Toalla de cocina: pegado de punto a punto/punto a echar a un lado pegando
|
|
Sistema de pegado decorativo
|
El modelo está según el diseño de grabación en relieve
|
Requisito técnico
Papel crudo
(1) tamaño: Diameter≤1100mm, (Diameter*Width de papel crudo);
(3) diámetro interno: 76.2m m
parte de Papel-alimentación
(1) tres capas y correas para entregar el papel y controlado por la bomba;
(2) tres pedazos del eje original con la abrazadera de tensión (base de papel de 3 pulgadas y manga del eje); Tamaño ajustable;
(3) dispositivo de papel cargado neumático
(4) ajuste manual de papel crudo
Dispositivo coreless automático
Parte de grabación en relieve
(1) un acero determinado a la unidad de grabación en relieve de goma (modelo de grabación en relieve ofrecido por el comprador)
Pieza el rebobinar
(1) el diámetro interno ajustable sonó: 15mm-60mm
(2) diámetro de productos finales: 90-130 milímetros
(3) automáticos llenos ajustan tamaño de la perforación el rebobinar
(4) usando el tipo de papel principal superior productos finales el rebobinar y botón de la sacudida para llevar el papel crudo
(5) usando la tecnología avanzada internacional de la programación informática del PLC, la regulación variable de la velocidad de la frecuencia y el interfaz de HMI
(6) lacre: recorte automático, adhesivo, sellando
Elemento de control
(1) dispositivo de la emergencia;
(2) voltaje: Motor principal 7.5KW de AC380V 50HZ,
la presión de aire (de 3) requirió menos de 0,5 MPA (suministrados por el usuario)
(4) dispositivo de regulación de la velocidad electromágnetica
Las piezas eléctricas y otras piezas califican
|
NO
|
Nombre
|
Marca
|
Lugar original
|
|
1
|
El panel de la frecuencia
|
Siemens
|
Alemania
|
|
2
|
Motor
|
Siemens
|
Alemania
|
|
3
|
Piezas neumáticas
|
Schneider
|
Alemania
|
|
4
|
Transporte del cuchillo
|
NSK
|
Japón
|
|
5
|
Acero
|
SKD
|
Japón
|
|
6
|
Pantalla táctil
|
Delta
|
Taiwán
|
Cadena de producción del papel seda de precio bajo de la venta de la fábrica papel higiénico que hace la máquina en venta
Características:
El papel higiénico de alta velocidad automático Maxi Roll Rewinding Machine está para el rollo del papel higiénico/el proceso maxi del rollo.
La máquina tiene unidad de alimentación de la base, puede hacer ambos con y sin base. Materia prima del rollo enorme después de grabar en relieve completa o grabación en relieve del borde, entonces perforación, corte del final y rociar el pegamento de la cola para hacer un registro. Entonces puede funcionamiento con la empaquetadora de la cortadora y convertirse en los productos finales. La máquina es controlada por PLC, gente lo actúa a través de la pantalla táctil, el proceso entero es automática, fácil actuar, bajar el coste del hombre. Y nuestra máquina puede especial-hecho según los clientes requisitos.
|
Modelo
|
1092B
|
1575B
|
1760B
|
2150B
|
2200B
|
2500B
|
2800B
|
|
Anchura máxima del rollo enorme
|
1350m m
|
1750m m
|
1880m m
|
2000m m
|
2150m m
|
2400m m
|
2750m m
|
|
Diámetro máximo del rollo enorme
|
2-3 soportes (pls especificar cuando orden)
Peso de gramo de papel 13-16 g/m2
|
|
Situaciones del rollo enorme
|
Standardφ3” (76.2m m) (otros tamaños especificaron)
|
|
Ajuste de los datos
|
HMI
|
|
Regulador de programación
|
PLC, pantalla táctil
|
|
Actúe la velocidad
|
0-230m/min 15000-25000 rolls/8hours
|
|
Diámetro externo acabado del registro.
|
φ90-140mm
|
|
Diámetro interno acabado del registro.
|
φ38-76mm
|
|
Distancia de la perforación
|
100-150m m
|
|
Conducción mecánica
|
Conducción por la caja de engranajes de Stepless
|
|
Aire - sistema
|
Compresor de aire 3HP, presión mínima 5kg/cm2pa (proporcione por el usuario)
|
|
Conducción principal
|
Velocidad 7.5-15KW de regla 380V, 50HZ de la conversión de frecuencia
|
|
Unidad de grabación en relieve
|
Acero al caucho
|
|
Dimensiones
|
6x3x1.7 (altura de la anchura x de la longitud x); (m)
|
|
Peso
|
3T-4T (depende del modelo que usted tiene)
|
|
Opciones:
|
|
|
Rodillo el repujado
|
El sistema plano, solo, los sistemas dobles puede ser pedido
|
|
Unidad de la impresión en color
|
1-2 los colores pueden ser orden
|
|
Unidad de la laminación
|
Puede ser ordenado
|
|
Línea de Borde-grabación en relieve
|
El acero al acero actúa por neumático
|

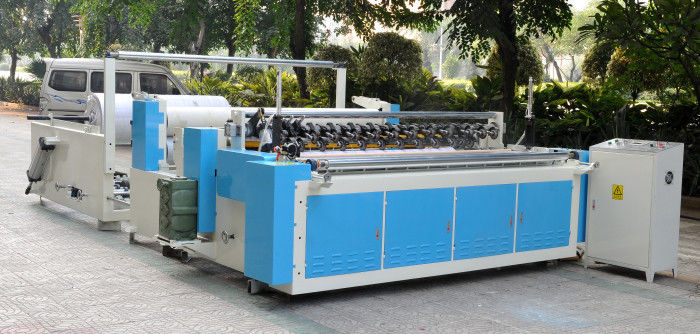

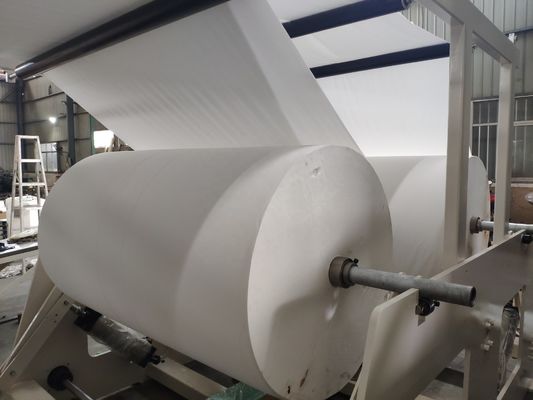

Imágenes del detalle de la máquina:
