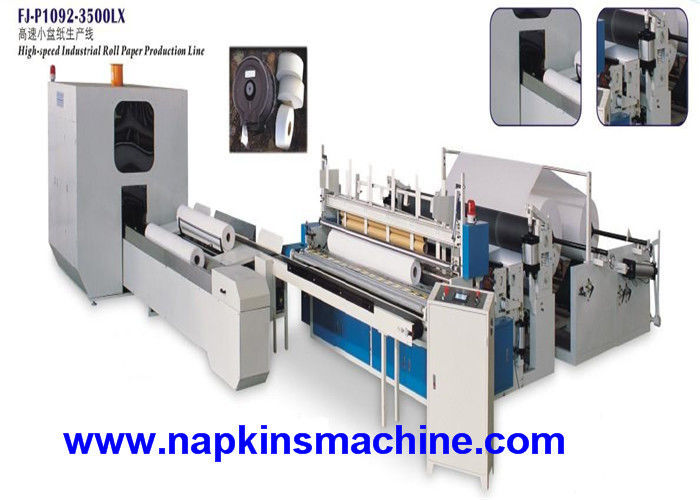

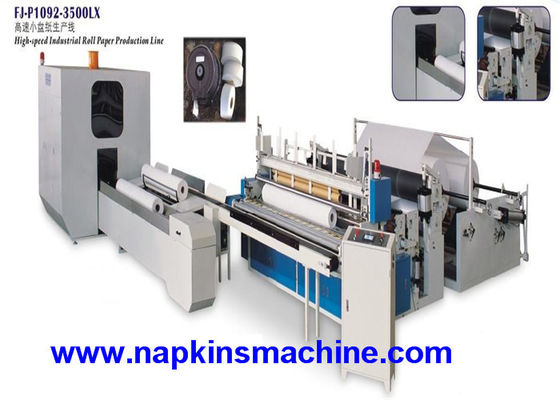

Solo rollo del papel higiénico del rollo que hace la cadena de producción de máquina 380V 50Hz, 3 pH
Descripción
El solo rollo de papel de papel higiénico del rollo que hace la cadena de producción de máquina consiste en un sistema de rebobinar y de perforar la máquina del papel higiénico (o pueden equipar de rebobinar de alta velocidad y el papel higiénico y la máquina perforados) de papel de la toalla (puede ser 2 o 3 sistemas según el requisito), 1 sistema de la máquina automática de la sierra del registro, y 1 sistema de la empaquetadora automática del papel higiénico para Rolls múltiple y transportar las correas.
Parámetro
Primera parte
Máquina de Rewinder
|
Parámetro técnico principal
|
|
Fuente eléctrica
|
380V, 50Hz, 3 PH
|
|
Diámetro acabado del rollo
|
90-150m m
|
|
Diámetro acabado de base del rollo
|
Φ 48 milímetros
|
|
Diámetro de la materia prima
|
≤Φ 1100 milímetro (otros tamaños pueden ser modificados para requisitos particulares)
|
|
Diámetro de base de materia prima
|
3" (76,2 milímetros) (otros tamaños están disponibles)
|
|
Anchura de la materia prima
|
1750m m,
solamente para producir el rollo del papel de la cocina
|
|
G/M de papel crudo
|
19-25g
|
|
Perforación de la echada
|
105~160m m
|
|
Velocidad
|
120-150 metros/minuto
|
|
Ajuste del parámetro
|
El panel de la operación de la pantalla LCD del botón del tacto
|
|
Regulador de programa
|
Regulador programable (PLC)
|
|
Conducción del mecanismo
|
impulsión de correa síncrona
|
|
Rodillo estampador
|
Rodillo estampador del poliuretano
|
|
Tipo de grabación en relieve
|
De punto a punto
|
|
Unidad del color
|
Sin la impresión en color
|
|
Unidad de la laminación
|
Con la laminación
|
|
acumulador
|
Un sistema
|
|
estantes de 40 pedazos
cuál puede ser tienda 20 pedazos de rollo acabado
|
|
Soporte de papel el desenrollar
|
2
|
|
Poder
|
Control de velocidad variable de la frecuencia, 32KW
|
|
Tamaño de la máquina
|
9500×3100×2200m m (L×W×H)
|
|
Peso
|
12000kg
|
Segunda parte
Estante de papel del almacenamiento
|
longitud de rollo de retrete
|
1800m m (otras especificaciones necesitan a por encargo)
|
|
diámetro del rollo de retrete
|
Φ95mm~Φ140mm
|
|
Cantidad del papel de la tienda
|
150~160 rollos
|
|
Velocidad de la tienda
|
25 rollos/minuto
|
|
Cantidad del papel de la tienda
|
40 opcionales al rollo de papel 400 (las especificaciones necesitan ser por encargo)
|
|
Tamaño de la máquina
|
4000*3000*5500m m
(Especificaciones según el tamaño real)
|
|
PLC
|
PLC (delta)
|
Tercera parte
Máquina de la sierra del registro
|
Longitud del rollo de retrete
|
1750m m (otras especificaciones necesitan a por encargo)
|
|
diámetro del rollo de retrete
|
Φ105~φ115mm (otras especificaciones necesitan a por encargo)
|
|
velocidad de diseño
|
120 corte /min
|
|
velocidad estable
|
100 corte /min
|
|
Afile el sistema
|
El intervalo de tiempo neumático, de pulido es ajustable
|
|
Sistema de conducción
|
Motores servos del delta
|
|
poder
|
11KW
|
|
tamaño de la máquina
|
6500*2500*2000m m
(Otras especificaciones según el tamaño real)
|
|
tamaño de la cuchilla
|
φ610*4.7 (milímetro)
|
|
voltaje
|
380V 50HZ
|
|
peso de la máquina
|
4.5T
|
Cuarta parte
Empaquetadora de Rolls/del paquete
|
poder
|
220V 50HZ
|
|
El poder principal del circuito
|
0.74KW
|
|
El sello de aislamiento que corta el transformador de poder
|
0.45KW
|
|
poder total
|
1.19KW
|
|
presión de aire
|
0,4---0.5MPA
|
Característica
1 la máquina con el cargamento automático y el reemplazo de la base. Los registros se eliminan automáticamente después
la bobina de acabado, y entonces comienza a enrollar otra vez. Los corazones se pueden ajustar a cualquier tamaño de corazones dentro
un minuto. Después de acabado el enrollar del rodillo eliminado automáticamente. Es adoptar el empujador del brazo del machanism
para empujar el rodillo hacia fuera. El diámetro mínimo del rollo acabado es 60m m.
Ajuste automático 2, pegando y sellando: ha substituido el lacre tradicional de rollos por
ajuste y lacre populares internacionales, que pueden tener colas de 10~18m m a facilitar para comenzar a sacar
el papel. Al mismo tiempo,
puede reducir grandemente el despilfarro del papel, así para reducir el coste de producción.
Tecnología avanzada del control programable del PLC 3: los perfiles de enrrollamiento pueden ser apretados al principio
de la bobina, y después de conseguir flojamente, evitar los problemas que los corazones son flojos de los rollos después
almacenamiento del tiempo largo.
La detección automática 4 de rotura del papel y el papel envuelven para arriba: para garantizar el de alta calidad del acabado
evenin de los rollos la operación de alta velocidad.
El sistema el rebobinar de 5 Coreless ha cambiado el mathod tradicional para sacar la base para hacer con calidad
rodillo coreless sólido. Reducción de la mano de obra. Con el cuchillo chiflado de la perforación de la alta precisión.
6 con 4 cuchillas de la perforación para hacer claramente la perforación. La echada de perforación controló cerca
caja de engranajes. Tres backstands, cargamento neumático del rollo enorme, y neumáticamente el desenrollar amplio del papel de la correa
conducción, y unidad de control individual de la tensión de la web para cada rollo enorme.
unidad de grabación en relieve de punto a punto 7: el papel se graba en relieve en ambos lados y siente más suave. Hace
grabación en relieve de más clarificante
y mejor. Los rollos acabados comparados a los mismos rollos del diámetro con menos papel. La web puede ser
roscado en la máquina por los dos botones de la sacudida. Es más seguridad y más fácil alimentar la web.
Cadena de producción del papel seda de precio bajo de la venta de la fábrica papel higiénico que hace la máquina en venta
Características:
El papel higiénico de alta velocidad automático Maxi Roll Rewinding Machine está para el rollo del papel higiénico/el proceso maxi del rollo.
La máquina tiene unidad de alimentación de la base, puede hacer ambos con y sin base. Materia prima del rollo enorme después de grabar en relieve completa o grabación en relieve del borde, entonces perforación, corte del final y rociar el pegamento de la cola para hacer un registro. Entonces puede funcionamiento con la empaquetadora de la cortadora y convertirse en los productos finales. La máquina es controlada por PLC, gente lo actúa a través de la pantalla táctil, el proceso entero es automática, fácil actuar, bajar el coste del hombre. Y nuestra máquina puede especial-hecho según los clientes requisitos.
|
Modelo
|
1092B
|
1575B
|
1760B
|
2150B
|
2200B
|
2500B
|
2800B
|
|
Anchura máxima del rollo enorme
|
1350m m
|
1750m m
|
1880m m
|
2000m m
|
2150m m
|
2400m m
|
2750m m
|
|
Diámetro máximo del rollo enorme
|
2-3 soportes (pls especificar cuando orden)
Peso de gramo de papel 13-16 g/m2
|
|
Situaciones del rollo enorme
|
Standardφ3” (76.2m m) (otros tamaños especificaron)
|
|
Ajuste de los datos
|
HMI
|
|
Regulador de programación
|
PLC, pantalla táctil
|
|
Actúe la velocidad
|
0-230m/min 15000-25000 rolls/8hours
|
|
Diámetro externo acabado del registro.
|
φ90-140mm
|
|
Diámetro interno acabado del registro.
|
φ38-76mm
|
|
Distancia de la perforación
|
100-150m m
|
|
Conducción mecánica
|
Conducción por la caja de engranajes de Stepless
|
|
Aire - sistema
|
Compresor de aire 3HP, presión mínima 5kg/cm2pa (proporcione por el usuario)
|
|
Conducción principal
|
Velocidad 7.5-15KW de regla 380V, 50HZ de la conversión de frecuencia
|
|
Unidad de grabación en relieve
|
Acero al caucho
|
|
Dimensiones
|
6x3x1.7 (altura de la anchura x de la longitud x); (m)
|
|
Peso
|
3T-4T (depende del modelo que usted tiene)
|
|
Opciones:
|
|
|
Rodillo el repujado
|
El sistema plano, solo, los sistemas dobles puede ser pedido
|
|
Unidad de la impresión en color
|
1-2 los colores pueden ser orden
|
|
Unidad de la laminación
|
Puede ser ordenado
|
|
Línea de Borde-grabación en relieve
|
El acero al acero actúa por neumático
|

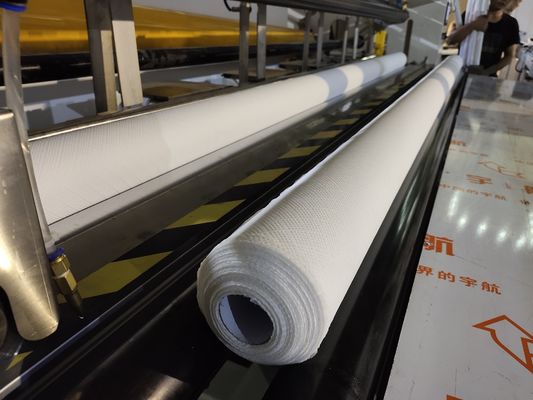

Imágenes del detalle de la máquina:
Piezas de la laminación del color de Deco:
